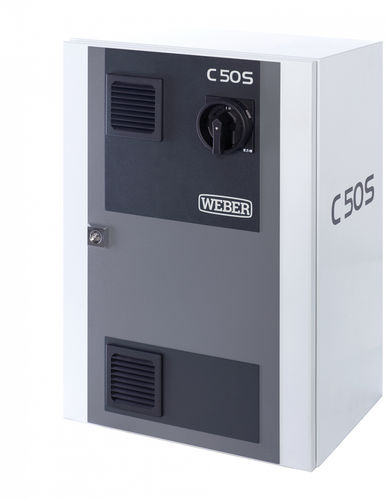

Unidade de controlo TCP/IP C50S

de parafusamentocom touch screen

Visão geral do produto
O controlador de processo C50S destina‑se a processos de aperto/rosqueamento complexos e configuráveis individualmente. Suporta até 255 programas de aperto selecionáveis, com até 25 etapas por programa, e pode ser expandido com programas específicos do cliente através de interface aberta. A rede é realizada por Ethernet (TCP/IP); a visualização está disponível num ecrã tátil WEBER opcional ou num PC com Windows.

Características

• 255 programas, até 25 etapas por programa
• Cinco valores de resultado selecionáveis a partir de qualquer etapa
• Funções estatísticas para avaliação da qualidade do processo (exportação para cp/cpk)
• Métodos avançados de aperto: gradiente (binário/torque, profundidade), torque relativo, M360°, configuráveis até 25 etapas
• Suporte a medição de profundidade digital e analógica; opção de sistema de medição redundante VDI 2862, Classe A
• Parâmetros do processo configuráveis via interface do cliente e módulo fieldbus
• Interfaces: I/O digital, RS232, PROFIBUS, PROFINET, EtherNet/IP, DeviceNET, EtherCAT
• Ligação MySQL opcional para documentação alargada
• Alto padrão de segurança IT com monitorização de interfaces e funções de diagnóstico

Análise do processo e diagnóstico
O C50S produz curvas detalhadas de binário/profundidade e exibe sinais de processo em eixos configuráveis. O controlador armazena as últimas 1.000 curvas e permite sobreposição de até 10 curvas para comparação. Estão disponíveis diagnóstico do sistema, registo (logbook), backup e funções de ajuda para validação e resolução de avarias.

Dados técnicos

• Modelo: C50S
• Alimentação: 230 V padrão, conector IEC L, N, PE; 230 V ±10% / 50–60 Hz
• Classe de proteção elétrica: Classe 1 (L, N, PE)
• Motorização disponível: 100 W, 400 W, 750 W
• Programas: 255 programas com até 25 etapas cada
• Interfaces: I/O digital, RS232, PROFIBUS, PROFINET, DeviceNET, EtherCAT, EtherNet/IP
• Armazenamento: últimas 1.000 curvas; sobreposição até 10 curvas
• Peso: ~20 kg
• Dimensões (L x P x A): 350 x 250 x 500 mm (sem ficha)
• Grau de proteção: IP54
