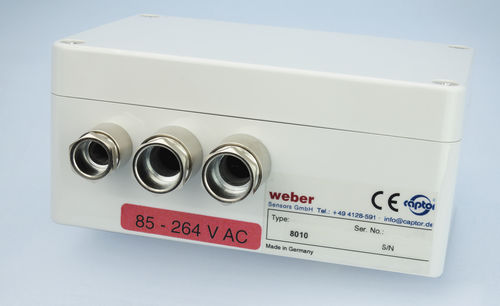

Fonte de alimentação elétrica CC/CC 801x series

CA/CCcom saída simpleschaveada

Esta unidade de alimentação permite o funcionamento de sensores de 24 VDC, tais como captadores de ar e de caudal, com tensão de alimentação CA. A unidade de alimentação contém um transformador retificador de 24 VDC e um circuito de comutação com relé de saída com contacto de comutação de dois pólos duplo sem potencial. Um LED integrado mostra a situação atual de comutação. Caixa Caixa em Makrolon com bucins PG para sensor, ligação à rede e ligação de saída para montagem na parede. Para aplicações em que está disponível uma fonte de alimentação CA no local. Variantes do dispositivo Tipo 8010 : Para sensores de comutação PNP ou sensores com sinal de saída analógico. Na ligação de um sinal analógico à entrada da unidade de alimentação, é ativado um sinal de comutação que controla um relé integrado quando é atingido um limiar fixo de 50% do sinal de entrada máximo. Isto proporciona a possibilidade, ao ligar captores de caudal e de ventilação com gama de medição ajustável, de variar o ponto de comutação em grande escala; por exemplo, para o captor de caudal 4114.30 relacionado com água a uma velocidade de caudal entre 10 cm/s e 100 cm/s, ou para o captor de ventilação 3202.30 relacionado com ar entre 50 cm/s e 25 m/s. Tipo 8011: Para sensores de comutação NPN. Com estes dispositivos, o relé de saída é controlado diretamente pela saída de comutação do sensor.
