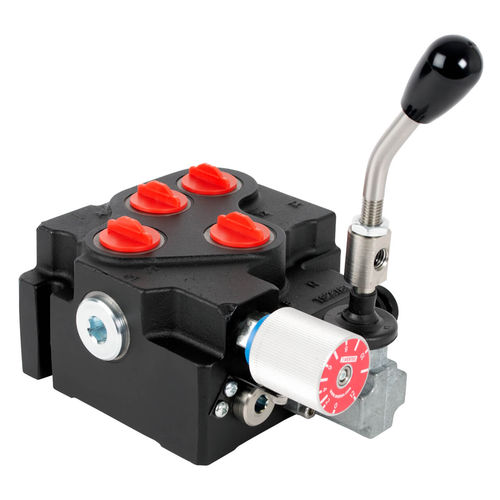

Válvula manual CV120

de controlepilotode regulação de fluxo

A válvula CV120 é uma válvula muito compacta em que um divisor de caudal de prioridade variável é combinado com uma válvula de controlo direcional num só corpo. Isto reduz tanto o custo como o tamanho, reduzindo o número necessário de mangueiras e acessórios e permite uma instalação mais compacta. O controlo de caudal CV120 utiliza o design e os componentes da estabelecida série VFD120. Isto resulta em boas características de caudal em relação à pressão, permitindo um caudal consistente, independentemente da pressão de carga. O elemento de controlo direcional utiliza uma bobina de aço-liga endurecido com várias opções e tipos de controlo disponíveis. A válvula tem duas entradas para a bomba e duas saídas para o depósito, o que permite que a canalização seja ligada a partir da parte lateral ou superior da válvula. Também possui uma válvula de alívio operada por piloto de caudal total que protege os orifícios regulados A e B. Existe também uma opção disponível para ter um caudal de entrada total a partir da porta A e um caudal regulado a partir da porta B. Isto é útil quando se utiliza uma porta para alimentar um motor de lagartas que requer um caudal total da bomba e uma porta regulada para controlar a velocidade de um segundo motor. Também é possível ligar válvulas em série utilizando um acoplamento HPCO. Se for instalada uma HPCO (montada em T1) para a utilização de válvulas a jusante, é necessária uma segunda válvula de descompressão para controlar a pressão de saída da HPCO. Neste caso, as duas válvulas de segurança funcionam independentemente uma da outra. Orifícios: BSPP, SAE Material: Componentes em aço fundido Corpo em ferro fundido dúctil pintado de preto Manípulo em alumínio Peso: 8,9 kg, 19,5 lb Fixação: 2 parafusos - M8 ou 5/16
