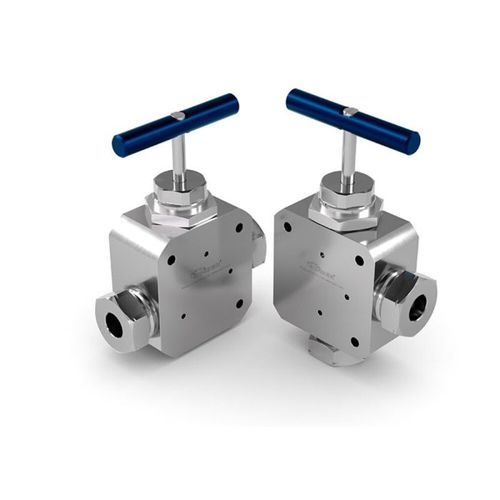

Válvula de agulha WEH002

manualcom volantede isolamento

Descrição do produto
As válvulas agulha oferecem uma solução fiável para isolamento e regulação de meios. Projetadas especificamente para aplicações de altíssima pressão, são utilizadas em sistemas hidráulicos exigentes como hydroforming e corte por jato de água.

Vantagens

• Fecho bidirecional – utilizável em qualquer sentido de fluxo
• Altas vazões – secção nominal maior em relação ao diâmetro interior do tubo
• Acionamento rápido – abertura/fecho completo em aproximadamente duas voltas
• Manuseio fácil – volante ergonómico para regulação precisa
• Integração rápida – compatível com racores, mesmas dimensões externas
• Fácil montagem – vários orifícios de fixação para instalação em painel ou trilho

Características

• Válvulas agulha para isolamento de linhas de alta pressão
• Abertura e fecho rápidos com apenas algumas voltas
• Instalação simples graças às múltiplas opções de fixação
• Altas vazões devido à secção nominal técnica otimizada
• Fluxo possível em ambas as direções
• Fornecido com anilhas de pressão e parafusos de pressão pré‑montados

Aplicações

• Sistemas de hydroforming
• Corte por jato de água
• Bancos de ensaio de alta pressão
• Construção de máquinas industriais e especiais

Dados técnicos
Intervalo de pressão (PS): PS = 2.500 bar (36.259 psi), 4.200 bar (60.916 psi), dependendo da versão
Intervalo de temperatura: +5 °C a +50 °C
Meios: Ar / Água / Óleo hidráulico (apenas óleos segundo o grupo de fluido 2 DGR)
Materiais: aço inoxidável de alta resistência
Geometria de ligação: Racor HP 60° cone e rosca
Conformidades / ensaios / aprovações: Sistema de garantia de qualidade certificado segundo a Diretiva de Equipamentos sob Pressão 2014/68/UE; classificação: Artigo 4, parágrafo 3

Características / Especificações

• Série: WEH002
• Material: aço inoxidável de alta resistência
• Intervalo de pressão: até 4.200 bar (60.916 psi) dependendo da versão
• Intervalo de temperatura: +5 °C a +50 °C
• Meios: Ar, Água, Óleo hidráulico (grupo de fluido 2 DGR)
• Ligação: Racor HP 60° cone e rosca
• Montagem: orifícios de fixação para montagem em painel ou trilho
• Operação: fecho bidirecional, alta vazão, acionamento rápido (aprox. 2 voltas)
• Conteúdo da entrega: anilhas de pressão e parafusos de pressão pré‑montados
• Certificação: Gestão da qualidade segundo a Diretiva de Equipamentos sob Pressão 2014/68/UE
