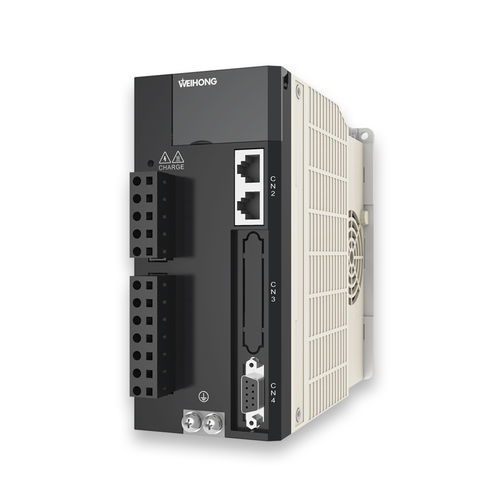

Servoconversor trifásico WISE

monofásicoUSBde controle

Especificações gerais Fonte de alimentação principal Monofásica/3-fásica 220V～240V 50～60HZ Alimentação de Controle Monofásico 220V～240V 50～60HZ Retorno do codificador Codificador absoluto, 7 fios em série, 17 bits (resolução 131072) Codificador incremental, 5 fios em série, 20 bits (resolução 1048576) ABZ-phase encoder incremental, 2500P/r (resolução de 10000) Sinal de entrada de pulso e direção 2 grupos de sinal de entrada diferencial (um para pulso, o outro para direção) Saída de pulsos Saída de impulso do codificador ABZ-phase através do driver de linha Comunicação Conectado ao PC (que tem o iMotion instalado) via interface USB Modo de controle ① Controle de posição; ② Controle de velocidade; ③ Controle de torque Controle de Posição Entrada de controle ① Contador de desvio livre;② Inibição de entrada de pulso de comando;③ Comutação de engrenagens eletrônicas;④ Comutação de ganho, etc Saída de controle Posicionamento completo (em posição) Freqüência Máxima de Entrada de Pulso Controlador de linha: 1Mpps Coletor aberto: 200Kpps Modo de Entrada de Pulso Entrada diferencial, com parametrização (① Positivo/negativo; ② Fase A/B-Fase; ③ Comando/ Direcção) Electronic Gear (divisão/multiplicação de pulso de comando) 1/1000~1000 vezes Filtro Filtro de alisamento, filtro FIR, filtro de retardo de tempo Saída de pulsos Fase A, fase B e fase C: saída do driver de linha Divisão de saída de pulso: dentro de uma faixa de 1 a 1/4 da resolução do codificador Controle de Velocidade Entrada de controle ① 1ª velocidade interna; ② 2ª velocidade interna; ③ 3ª velocidade interna; ④ Grampo de velocidade zero Saída de controle À velocidade (velocidade de chegada) Comando de Velocidade Interna 8-velocidade com parametrização
