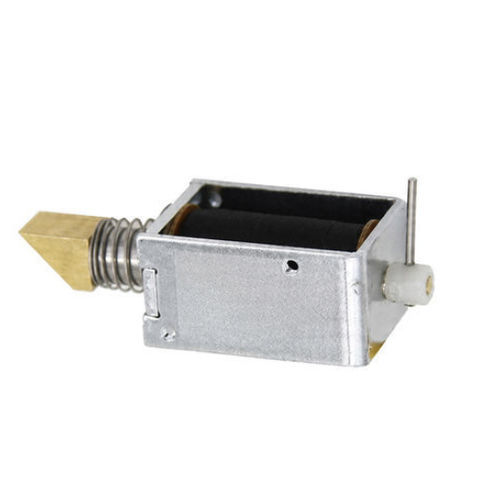

Eletroímã de retenção WL1039

linearcompactoCD

Product Overview
Os solenóides de empurrar e puxar são atuadores eletromagnéticos compactos que convertem energia elétrica em movimento linear controlado para operações de empurrar e puxar. A construção típica inclui um conjunto de bobina, núcleo magnético, êmbolo móvel, mola de retorno e carcaça protetora. Esses atuadores fornecem resposta rápida, deslocamentos repetíveis e integração compacta para aplicações OEM e automação industrial.

How It Works

• Energizar a bobina com um sinal elétrico definido.
• A bobina gera um campo magnético que aciona o êmbolo interno.
• O êmbolo produz movimento linear de empurrar ou puxar conforme o projeto.
• A força linear é transmitida ao mecanismo conectado.
• Ao desligar a alimentação, a mola de retorno ou um mecanismo externo restaura o êmbolo à posição de repouso.

Main Features

• Movimento linear bidirecional (empurrar e puxar) em um atuador compacto.
• Disponível em várias tensões, comprimentos de curso e faixas de força para flexibilidade de projeto.
• Bobinas e carcaças duráveis adequadas para ciclos frequentes.
• Resposta rápida para tarefas de posicionamento e comutação de curta distância.
• Opções de montagem e dimensões personalizáveis para integração OEM.

Applications

• Automação industrial: posicionamento, fixação, alimentação, comutação e mecanismos de travamento.
• Robótica: pequenas funções de agarramento, liberação e micro-acionamento em espaços reduzidos.
• Controle de acesso e sistemas de fechadura eletrônica.
• Dispositivos médicos: componentes de controle de fluidos e mecanismos de diagnóstico que exigem movimentos curtos e repetíveis.
• Máquinas de venda, bilheteiras, equipamentos de escritório e aparelhos inteligentes.

Troubleshooting (common faults and remedies)

• Solenoide não se move — verificar tensão de alimentação, medir resistência da bobina e verificar conexões elétricas.
• Força fraca — confirmar tensão aplicada, reduzir carga mecânica ou selecionar um modelo de maior força.
• Sobreaquecimento — reduzir ciclo de trabalho/tempo de ativação, verificar tensão correta e melhorar ventilação ou dissipação de calor.
• Resposta lenta — inspecionar por atrito mecânico ou contaminação, verificar alinhamento e substituir componentes desgastados.

Datasheet (key rows)
Marca: Weilong Technology
Número do modelo: WL1039
Tensão nominal (V): DC 3–48V
Potência nominal (W): 10–60 W
Tipo de trabalho: PUSH-PULL Type
Força de retenção (N): 1-2 N
Curso (mm): 1–8 MM
Tempo de reset (s): 1 S
Vida útil: 300 Thousand Times
Certificação: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Comprimento do fio (mm): 200
Estilo de instalação: Adjustable Screw
Tolerância dimensional: +/- 0.1 MM
À prova d'água: None
Classe de isolamento: F 155 Cel. Degree
Teste Hi-Pot: AC 600V 50/60Hz 2s
Força de retenção sem excitação: 0
Temperatura de trabalho: -10°C-100°C
Ciclo de trabalho: 1-100%
Profundidade da rosca (mm): /
Condições de pagamento: TT, or LC At Sight
Pedido de amostra: Yes
Garantia: 1 Year
MOQ: 500 pcs
Capacidade de fornecimento: 5000 pcs per Week
Tempo de entrega: 30 Days
Porto de embarque: shenzhen

Especificações técnicas

• Modelo: WL1039
• Intervalo de tensão: DC 3–48 V
• Intervalo de potência: 10–60 W
• Curso: 1–8 mm
• Força de retenção (ativado): 1–2 N
• Tempo de reset: 1 s
• Vida útil: ~300.000 ciclos
• Carcaça: aço carbono com revestimento zincado
• Comprimento do fio: 200 mm
• Classe de isolamento: F (155 °C)
• Temperatura de operação: -10 °C a 100 °C
• Ciclo de trabalho: 1–100%
• MOQ: 500 pcs; Capacidade: 5000 pcs/semana; Entrega típica: 30 dias
