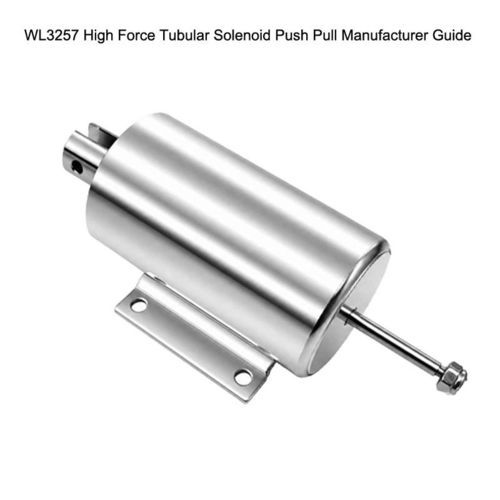

Eletroímã para válvula solenoide WL3257

de retençãolinearde travamento

Visão geral do produto
O eletroímã tubular empurrar-puxar WL3257 é um atuador linear eletromagnético compacto projetado para automação industrial. A estrutura cilíndrica otimiza o circuito magnético, oferecendo alta densidade de força em espaço reduzido. Disponível nas configurações push, pull ou push-pull com curso, tensão e força personalizáveis para integração em máquinas.

Como funciona

• Entrada elétrica: tensão CC aplicada à bobina de cobre.
• Geração do campo magnético: corrente na bobina cria campo em torno do núcleo de ferro.
• Movimento do êmbolo: o campo magnético desloca o êmbolo dentro do corpo tubular.
• Saída mecânica: o movimento linear do êmbolo gera força de empuxo ou tração na carga.
• Retorno: mola interna ou dispositivo externo retorna o êmbolo com a energia desligada.
• A força de saída depende de espiras, corrente, material magnético, folga de ar, curso e projeto mecânico.

Principais características

• Alta densidade de força com controlo preciso do curso.
• Corpo cilíndrico para eficiência magnética aprimorada e fricção reduzida.
• Dimensões compactas para espaços de instalação restritos.
• Tensão, curso, nível de força e opções de montagem personalizáveis.
• Fabricação com usinagem CNC, estampagem de precisão, bobinagem automática e testes automatizados para consistência.

Aplicações

• Automação industrial e controlo de máquinas: posicionamento, alimentação e sistemas de triagem.
• Robótica: travamento, libertação, apreensão e posicionamento.
• Actuação de válvulas para fluidos, gases e sistemas pneumáticos.
• Equipamentos médicos, bombas, máquinas de ensaio e automação de laboratório.
• Segurança: fechaduras eletrónicas e sistemas de controlo de acesso.
• Máquinas de venda, equipamentos agrícolas, sistemas automotivos, automação de escritório e equipamentos OEM.

Especificações técnicas

• Brand: Weilong Technology
• Model Number: WL3257
• Tensão nominal (V): DC 12 V, 24 V, 48 V, 60 V
• Potência nominal (W): 20-10 W
• Modelo de trabalho: Tubular Push-Pull
• Força de retenção (N): 1-20 N
• Curso (mm): 2-10 mm
• Tempo de reset (s): 0.3
• Vida útil: 300.000 ciclos
• Certificação: CE, RoHS, ISO9001
• Material: carcaça em aço carbono com revestimento zincado
• Contacto de energia: tomada DC
• Estilo de instalação: parafuso ajustável e tampa
• Tolerância dimensional: ±0,1 mm
• À prova d'água: Nenhum
• Classe de isolamento: F
• Teste Hi-Pot: AC 600 V 50/60 Hz 2 s
• Força de retenção sem excitação: 0
• Temperatura de operação: -10°C a 100°C
• Ciclo de trabalho: 1–100%
• Profundidade da rosca (mm): 3–5 mm
• Condição de pagamento: TT ou LC à vista
• Encomenda de amostra: Sim
• Garantia: 1 ano
• MOQ: 1000 un
• Capacidade de fornecimento: 5000 un por semana
• Tempo de entrega: 30 dias
• Porto de embarque: Shenzhen
