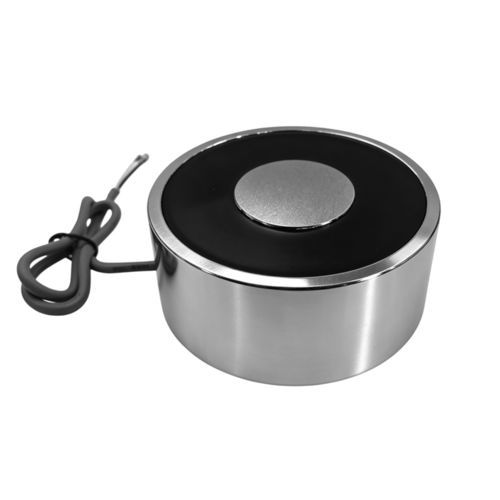

Ímã de retenção WL10043

para veículo elétricopara equipamento eletrônicopara aplicações médicas

Visão geral
Os eletroímãs de retenção em corrente contínua fornecem força magnética estável quando alimentados por corrente contínua (CC). Projetado para uso industrial intermitente ou contínuo, o WL10043 assegura a fixação confiável de peças ferrosas em sistemas automatizados, gabaritos e equipamentos de manuseio. Dimensões compactas e montagem padronizada facilitam a integração em linhas de produção.

Como funciona
Ao aplicar tensão CC, a corrente percorre a bobina de cobre, produzindo um campo magnético no núcleo e na carcaça de ferro. O contato com uma superfície metálica completa o circuito magnético e maximiza a força de retenção. O desempenho depende da potência e corrente da bobina, do material magnético, da área de contato e do entreferro, bem como da temperatura de trabalho e da estabilidade da tensão. Quando a alimentação é desligada, o campo magnético desaparece e a peça é liberada.

Destaques

• Alta força de retenção (340 kg especificados)
• Pequeno porte e montagem M10 padronizada
• Baixa emissão sonora durante a operação
• Projetado para longa vida útil em ambientes industriais
• Disponível em várias tensões nominais e opções de potência
• Configurações personalizadas sob consulta
• Usinagem de precisão e bobinagem com testes de qualidade

Principais aplicações

• Ferramentas finais robóticas e dispositivos de fixação
• Gabaritos CNC e dispositivos de fixação rápida para usinagem e inspeção
• Fechaduras de segurança, portas automáticas e sistemas de controle de acesso
• Acessórios de elevação e manuseio para captura e liberação controladas
• Dispositivos médicos que exigem posicionamento sem vibração
• Sistemas de manufatura automatizada e Indústria 4.0

Prós / Contras
Prós

• Alta força de retenção e posicionamento preciso
• Resposta rápida e operação silenciosa
• Ausência de desgaste mecânico por peças móveis
• Integração elétrica simples em automação
• Longa vida útil com ciclo de serviço adequado

Contras

• Geração de calor em operação contínua—requer projeto térmico
• Força de retenção dependente da alimentação CC—corte de energia libera a peça
• Desempenho sensível à condição da superfície e ao entreferro
• Custo inicial mais alto em comparação com algumas braçadeiras mecânicas
• Requer alimentação CC e controlo apropriados

Solução de problemas (problemas comuns e soluções)

• Sem alimentação / sem retenção: verificar fiação, tensão de entrada e resistência da bobina
• Força de retenção fraca: reduzir entreferro, limpar superfície de contato, confirmar tensão nominal
• Sobreaquecimento: verificar ciclo de serviço, garantir tensão correta e melhorar dissipação térmica
• Ruído ou vibração: verificar e apertar montagem, verificar alinhamento
• Operação intermitente: inspecionar conexões elétricas e estabilidade da fonte CC

Ficha técnica (itens principais)
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): 12 V CC e 24 V CC
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Especificações técnicas

• Model: WL10043
• Brand: Weilong Technology
• Tensões nominais disponíveis: 12 V CC, 24 V CC
• Faixa de potência nominal: 14–25 W
• Força de retenção (indicada): 340 kg
• Resistência da bobina (exemplo): 68 Ω
• Comprimento do fio: 200 mm
• Montagem: orifício de parafuso M10, profundidade/ comprimento 20 mm
• Proteção: IP50 (à prova d'água)
• Classe de isolamento: B
• Faixa de temperatura de operação: -10°C a 100°C
• Ciclo de trabalho: intermitente (1–10%; típico 10%)
• Vida útil (indicada): 100.000 ciclos
• Certificações: CE, RoHS, ISO9001
• Garantia: 1 ano
