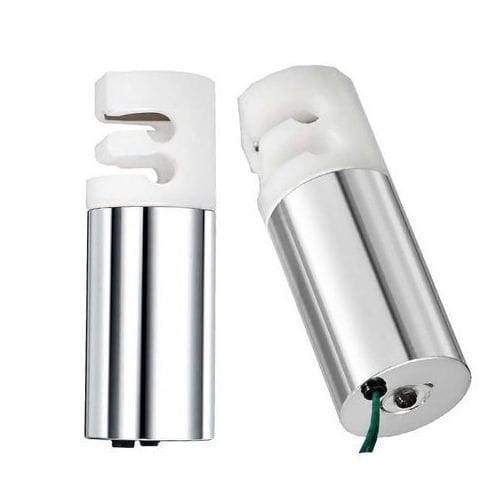

Válvula de mangote WL 3050

com atuador elétricoelétricade regulação

Visão geral
A válvula de pinça dupla WL3050 é uma válvula de controlo por tubo que regula o fluxo de líquido ou ar comprimindo mecanicamente um tubo flexível. O fluido não entra em contacto com o mecanismo da válvula, assegurando operação sem contaminação. O design compacto e a vedação estável tornam-na adequada para aplicações médicas, laboratoriais, farmacêuticas, químicas e de automação industrial.

Como funciona

• Instale a tubagem dentro do corpo da válvula de modo que o meio flua apenas no interior do tubo.
• Quando o atuador é alimentado, os braços de pinça comprimem o tubo dos dois lados para selar e parar o fluxo.
• Quando a alimentação é removida, o tubo liberta-se e recupera a forma, permitindo a retomada do fluxo.
• O desenho de pinça dupla aumenta a força de selagem, reduz a deformação do tubo e fornece um controlo de fluxo mais estável do que as soluções de um só lado.

Principais características

• Sem contacto entre o líquido e o mecanismo da válvula (o fluido toca apenas a tubagem).
• Fácil manutenção e substituição simples da tubagem.
• Baixo volume morto e bom desempenho à prova de fugas.
• Tamanho de instalação compacto e longa vida útil.
• Compatível com vários materiais de tubagem: silicone, PVC, PTFE e tubagem de grau médico.
• Opções standard e personalizáveis para voltagem, curso, força e montagem.

Aplicações

• Dispositivos médicos: analisadores de sangue, equipamentos de diálise, instrumentos de diagnóstico, sistemas de infusão, automação de laboratório.
• Equipamentos de laboratório: sistemas de amostragem, instrumentos de análise química, bancadas de teste.
• Sistemas farmacêuticos: transferência higiénica de líquidos com tubagem descartável.
• Processamento de alimentos e bebidas: enchimento e manuseamento higiénico.
• Processamento químico: manuseio de meios agressivos selecionando tubagem compatível.
• Automação industrial: dispersão controlada, dosagem, enchimento e manuseio de líquidos em produção automatizada.

Vantagens e limitações

• Vantagens: operação sem contaminação das partes internas da válvula, manutenção fácil, alta compatibilidade química, longa vida em ciclos, reduzido espaço ocupado, menor risco de fugas.
• Limitações: a tubagem é um elemento sujeito a desgaste que requer substituição periódica; tolerância a pressões elevadas inferior às válvulas metálicas; capacidade de fluxo limitada pelo diâmetro interno da tubagem; certas aplicações OEM podem exigir personalização.

Ficha técnica (parâmetros chave)

• Brand: Weilong
• Model Number: WL3050
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 4 W
• Work Mode: Air or liquid control valve
• Working Pressure (MPa): 0.1 MPa
• Air Flow Rate: 0–0.5 L/min
• Reset Time(s): 1 s ON, 1 s OFF
• Service Life: ~200,000 cycles
• Certification: CE, ROHS, ISO9001
• Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
• Type: Single tube, normally open
• Install Style: Screw
• Dimension Tolerance: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Resolução de problemas (nível alto)

• Válvula não fecha: verifique a força de pinça, o tamanho/dureza da tubagem, a tensão e a alimentação do atuador.
• Vazamento após o fechamento: inspecione a tubagem quanto a deformações ou envelhecimento; ajuste a posição da válvula; reduza a pressão do sistema, se necessário.
• Resposta lenta: verifique a tensão de alimentação, reduza o atrito mecânico e otimize o atuador/mola.
• Sobreaquecimento: confirme o ciclo de trabalho, reduza o tempo de retenção contínuo ou melhore a dissipação de calor.
• Vida útil curta da tubagem: otimize a força de pinça, selecione tubagens mais resistentes e realize testes de ciclo.

Especificações técnicas

• Brand: Weilong
• Model: WL3050
• Voltage: DC 12V or 24V
• Power: 4 W
• Operating media: air or liquid (via tubing)
• Working pressure: 0.1 MPa
• Tube bore: outside 8 mm / inside 6 mm
• Service life: ~200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Temperature range: -10°C to 100°C
• Warranty: 1 year
• MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
