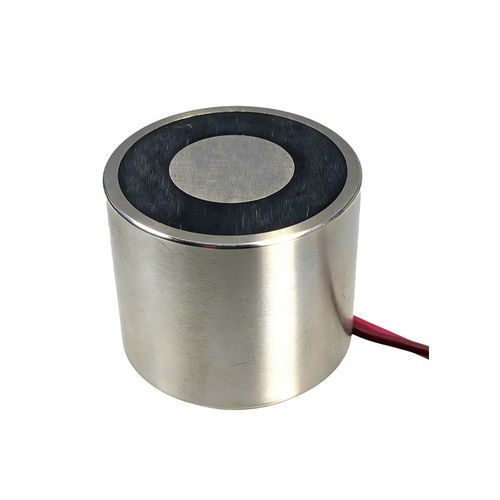

Ímã permanente de elevação biestável WL3529

para movimentaçãoeletromagnético

Visão geral
Eletroímã de trava (bistável / assistido por ímã permanente) que mantém a força de retenção sem alimentação contínua. O WL3529 combina um ímã permanente e uma bobina eletromagnética, consumindo energia apenas durante as trocas de estado (energise-to-release). Projetado para sistemas industriais compactos e equipamentos alimentados por bateria que exigem baixo consumo em standby e retenção confiável.

Benefícios

• Baixo consumo de energia: alimentação necessária apenas durante os pulsos de comutação.
• Mantém a força de retenção durante falta de energia, melhorando a segurança em aplicações críticas.
• Redução do aquecimento da bobina e vida útil maior devido à energização intermitente.
• Construção compacta Ø35 x H29 mm para instalações embutidas.
• Comutação rápida e repetível quando acionado com controle de inversão de polaridade apropriado.

Problemas / Considerações

• Requer circuito de controlo com inversão de polaridade ou acionamento bidirecional, aumentando a complexidade do projeto.
• Equilíbrio magnético e tolerâncias mecânicas devem ser cuidadosamente projetados para garantir força de retenção consistente.
• Custo inicial pode ser superior aos eletroímãs simples, devido a ímãs permanentes e drivers mais complexos.
• Tensão inversa incorreta ou pulsos de acionamento inadequados podem impedir a liberação; seguir curvas força/tensão e especificações do driver.

Aplicações
Usos industriais típicos do WL3529:

• Automação industrial, atuadores controlados por PLC e sistemas de controlo inteligentes
• Fechaduras de segurança, bloqueios e intertravamentos
• Painéis de distribuição de energia e equipamentos alimentados por bateria
• Robótica e dispositivos de fixação em manufatura automatizada
• Equipamentos médicos, máquinas de venda automática e hardware de trânsito
• Dispositivos embutidos que exigem tamanho compacto e baixo consumo em standby

Como selecionar um eletroímã de trava
Etapas e verificações principais:

• Determinar a força de retenção necessária (N): considerar massa do objeto, fator de segurança (tipicamente 2–3×), condição da superfície e folga (qualquer folga reduz a força).
• Verificar tensão e método de controlo: tensões comuns 6 VDC, 12 VDC, 24 VDC; confirmar projeto de bobina simples ou dupla e necessidade de inversão de polaridade. Garantir compatibilidade com o driver (pulsos e inversão de polaridade).
• Considerar ciclo de trabalho e frequência de comutação: estimar ciclos, duração do pulso (ms); para alta frequência, adequar projeto da bobina e gestão térmica.
• Verificar dimensões mecânicas e montagem: Ø35 x H29 mm, rosca de instalação M5 x H19, orientação do cabo e opções de conector.
• Avaliar resistência ambiental: temperatura de operação, humidade, poeira/óleo e nível IP necessário; ímãs permanentes podem ser sensíveis a altas temperaturas.
• Avaliar segurança e confiabilidade: dados de vida útil (>500,000 ciclos), classe de isolamento B, teste hi-pot AC 750 V/2 s e certificações (CE/ROHS).
• Solicitar opções de personalização: força de retenção, tensão, impermeabilização, variantes de montagem, comprimento do cabo e tipos de conectores.

Folha técnica (WL3529 Permanent Electromagnet Products Data Sheet)
Nome do produto: Permanent Electromagnet
Classe de isolamento: B
Modelo: WL-3529-24V
Teste Hi-Pot: AC 750V / 2S
Tamanho: Ø35 x H29 mm
Vida útil: >500,000 ciclos
Força: 30 kg / 300 N
Prazo de entrega: 3–5 dias se em stock
Tensão: DC 12V / 24V (variantes 6V possíveis)
Pedido de amostra: Aceitável
Potência: 28 W (pulso)
MOQ: 2 pcs
Ciclo de serviço: 10%
Garantia: 2 anos
Fio de saída: borda inferior 25 cm (personalizável)
Origem: Dongguan, Guangdong, China
Modo de ação: Energise to release (requer inversão de polaridade)
Superfície: Eletroplated (revestimento de zinco)
Tamanho do rosca de instalação: M5 x H19
Material: aço e fio esmaltado
Peso líquido: 168 g
Certificados: CE / ROHS

WL3529 Eletroímã de trava - Lista de verificação de seleção (rápida)

• Força de retenção requerida
• Tipo de controlo e tensão
• Frequência de comutação e ciclo de serviço
• Tamanho de instalação e montagem
• Condições ambientais
• Requisitos de segurança e relatórios de teste
• Capacidade de personalização

Perguntas frequentes (selecionadas)

• O que é um eletroímã de trava? — Um dispositivo bistável que mantém a posição sem alimentação contínua usando um ímã permanente combinado com uma bobina.
• Como difere de um eletroímã normal? — O eletroímã normal exige alimentação contínua para manter a retenção; o tipo de trava mantém sem energia.
• Requer polaridade oposta para liberar? — Sim; normalmente é usada inversão de polaridade/corrente para mudar o estado.
• Quais opções de tensão existem? — Típicas: 6 VDC, 12 VDC, 24 VDC; tensões personalizadas possíveis.
• Pode ser usado em comutação de alta frequência? — Sim, se o projeto da bobina e a gestão térmica forem adequados.

Especificações técnicas

• Modelo / Série: WL3529
• Tipo de produto: eletroímã de trava (permanente)
• Tamanho: Ø35 x H29 mm
• Força de retenção: 30 kg (300 N)
• Opções de tensão: DC 12V / 24V (variantes 6V possíveis)
• Potência (pulso): 28 W
• Ciclo de serviço: 10%
• Modo de ação: Energise to release (inversão de polaridade requerida)
• Fio de saída: borda inferior 25 cm (personalizável)
• Rosca de instalação: M5 x H19
• Material: aço e fio esmaltado
• Peso líquido: 168 g
• Classe de isolamento: B
• Teste Hi-Pot: AC 750 V / 2 s
• Vida útil: >500,000 ciclos
• Acabamento superficial: Eletroplated (revestimento de zinco)
• Origem: Dongguan, Guangdong, China
• Garantia: 2 anos
• Certificados: CE, ROHS
• MOQ: 2 pcs
