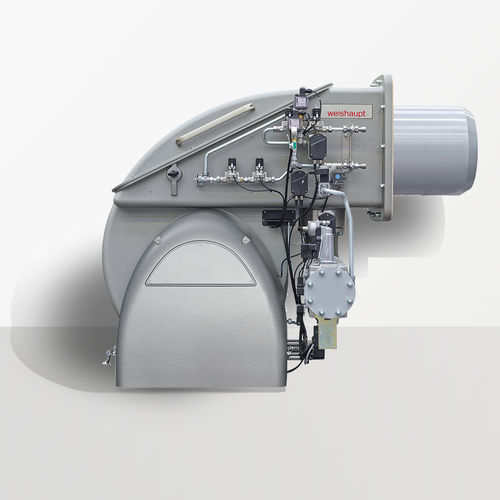

Queimador monobloco WKmono 80 series

com bico de misturaa óleo combustívelbicombustível

Informações do produto
Os queimadores monobloco Weishaupt WKmono 80 fornecem potências industriais em projeto monobloco compacto. Disponíveis para gás, óleo ou funcionamento de duplo combustível, cobrem potências até 17 000 kW, com dimensões otimizadas para caldeiras e fornos.

Vantagens

• Alta capacidade em formato compacto: comprimento total aprox. 1 630 mm, com faixas de potência conforme tipo e execução desde aprox. 1 100–1 300 kW até 17 000 kW.
• Gestão digital de combustão integrada: controladores W-FM (W-FM100/200) disponíveis montados no queimador ou separados para regulação económica, menus de comissionamento e integração com sistemas de monitorização ou gestão de edifícios.
• Projeto favorável à manutenção: conjuntos de mistura provenientes da série WK duobloc são de fácil acesso, podem ser colocados em posição de serviço dentro da carcaça e retirados até 700 mm para intervenção.

Aplicações

• Combustíveis líquidos: adequados para gasóleo classe D e A2 segundo BS 2869 e óleo combustível EL baixo teor de enxofre segundo DIN 51603-1; compatíveis com gasóleo misto com até 99,9% de adição biogénica, FAME (EN 14214) e óleos parafínicos (EL P).
• Combustíveis gasosos: concebidos para gás natural e misturas com até 20 vol% de hidrogénio em muitas configurações (sujeito a aprovação individual quando necessário).
• Diferentes execuções e conjuntos de mistura disponíveis para cumprir requisitos específicos de aplicação, combustão e emissões.
• Rede de serviço global que assegura suporte e assistência em comissionamento e manutenção.

Tecnologia

• multiflam®: conceito patenteado de recirculação interna dos gases de combustão para arrefecer a chama e reduzir a formação de NOx, aplicável a centrais de grande potência.
• Versões 4LN: queimadores equipados com recirculação de gases integrada e componentes de controlo para cumprir limites de emissão rigorosos.
• Gestores digitais W-FM100/200: versões montadas no queimador ou separadas com consolas de ligação integradas, interfaces bus e opções como sonda de correção O2 para otimização da combustão e monitorização contínua.
• Os combustíveis gasosos contêm praticamente nenhum enxofre, pelo que os gases de combustão são predominantemente CO2, H2O e N2, reduzindo o risco de contaminação dos sistemas FGR.

Faixas de potência
Queimadores a gás — 4LN - multiflam FGR
Tipo | Potência (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

Queimadores a gás — 3LN - multiflam
Tipo | Potência (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

Queimadores a gás — NR
Tipo | Potência (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

Queimadores a gás — swirlflame
Tipo | Potência (kW)
WKmono-G80/2 | 2 200 - 17 000

Queimadores a óleo — 3LN - multiflam
Tipo | Potência (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

Queimadores a óleo — Standard
Tipo | Potência (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

Queimadores duplos — 4LN - multiflam FGR
Tipo | Potência (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Queimadores duplos — 3LN - multiflam
Tipo | Potência (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Queimadores duplos — NR
Tipo | Potência (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

Especificações técnicas

• Comprimento total: aprox. 1 630 mm.
• Intervalo de potência: aprox. 1 100–1 200 kW até 17 000 kW dependendo do tipo/execução.
• Design monobloco para pegada compacta e elevada potência térmica.
• Gestão digital de combustão incluída ou disponível como opção W-FM.
• Tecnologia multiflam® patenteada e opção 4LN FGR para redução de NOx.
• Conjuntos de mistura: várias variantes, extraíveis para manutenção até 700 mm; posição de serviço dentro da carcaça.
• Combustíveis compatíveis: gasóleo classe D/A2, óleo EL baixo teor de enxofre, misturas com adição biogénica até 99,9 %, FAME (EN 14214), EL P e misturas com hidrogénio até 20 vol% (sujeito a aprovação).
• Execuções e opções disponíveis para atender requisitos de emissão e instalação; muitas peças comuns com a série WK duobloc.
