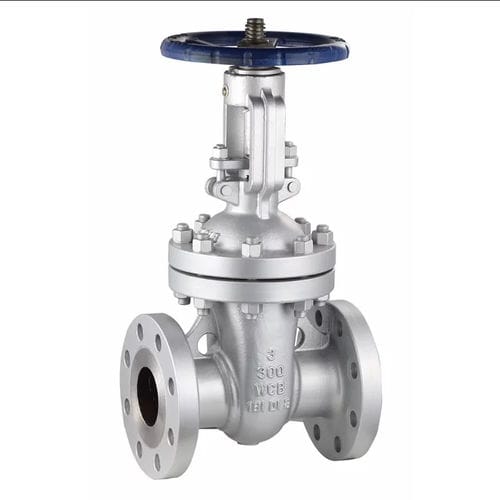

Válvula de gaveta

com volantepneumáticaelétrica

A válvula de gaveta em cunha é um tipo de válvula de gaveta. O seu nome deve-se ao facto de a sua superfície de vedação formar um ângulo com a linha central vertical, ou seja, as duas faces de vedação têm a forma de cunha. Em geral, as duas superfícies de vedação são válvulas de gaveta em forma de cunha, e o ângulo entre a superfície de vedação e a linha central vertical é de 2°52', 3°30', 5°, 8°, 10°, e semelhantes. As válvulas de cunha dividem-se em válvulas de cunha aberta e válvulas de cunha escura, válvulas de cunha simples e válvulas de cunha dupla. Os métodos de acionamento são: elétrico, pneumático, manual, gás-líquido, etc. O método de ligação é do tipo flange, do tipo soldado e do tipo clip. Características estruturais da válvula de gaveta em cunha 1. O aríete tem duas faces de vedação. O mais comum é que as duas faces de vedação do êmbolo formem uma cunha, e o ângulo da cunha varia consoante os parâmetros da válvula, normalmente 5°. 2. O princípio de vedação da válvula de cunha é conseguido através da combinação estreita das duas faces de vedação da cunha e das duas faces de vedação do corpo da válvula quando em cunha. 3. A válvula de cunha, válvula de cunha padrão americana, pode ser dividida em válvula de cunha de haste aberta (válvula de cunha de haste de elevação) e válvula de cunha de haste escura (válvula de cunha de haste rotativa) de acordo com as diferentes formas de abrir e fechar a haste da válvula. 4. As válvulas de gaveta em cunha podem ser divididas em válvulas de gaveta elásticas e válvulas de gaveta rígidas de acordo com as diferentes estruturas do obturador. 5. O corpo da válvula é fundido e moldado, o corpo da válvula e a tampa da válvula são aparafusados e a flange intermédia é selada com uma junta enrolada. Quando o cliente tem requisitos especiais, o anel metálico também pode ser utilizado para a ligação.
