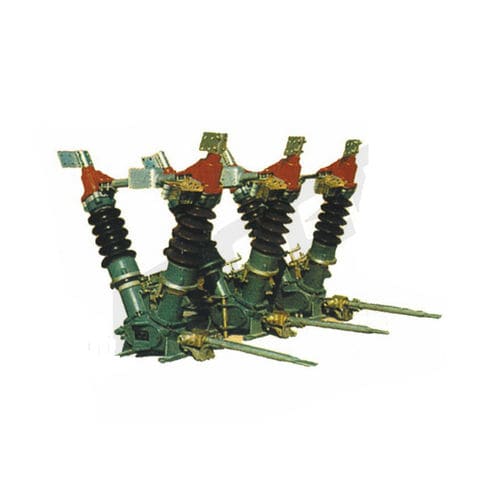

Seccionador manual GW5

automáticode alta tensãoCA

O GW5 interruptor de desligar exterior é um aparelho eléctrico de circuito H.V. de exterior em AC 50Hz, tensão nominal 40,5kV, 72,5kV e 126kV. Pode ser usado para fazer circuitos H.V. em condições de ausência de carga e desconexão eléctrica na inspecção da geratriz H.V., aparelhos como disjuntor e fio H.V. sob tensão. Também pode ser usado para fazer uma pequena capacitância de corrente indutiva. 2.Características estruturais Cada equipamento unipolar é firmado numa base com dois isoladores de poste, formando um V com intersecção 50.As estruturas principais como abaixo: base, isolador de postes. base terminal, contacto, interruptor de terra, contacto estático de terra e terminal de cabo. Este interruptor é classificado por ligação à terra sem ligação à terra, ligação à terra simples e ligação à terra dupla. Existe um encravamento mecânico entre o eixo principal e o interruptor de ligação à terra. Está equipado com um comutador auxiliar. Tem formas de funcionamento manual e automático. 3.Características a.Actualizar livremente. Flexibilidade de rotação devido ao rolamento, o que leva à poupança de mão-de-obra operacional. b.É transmitido por engrenagem de nível para que os dois pilares façam corrente de forma consistente. c.O travão de abertura e fecho tem interruptor limitado para assegurar os contactores na melhor posição.Entretanto, a pega será afivelada por um anel de fecho após a operação. d.Grande folga entre contactos abertos, isolamento suficiente e fractura desconectável para garantir a segurança da operação. e.Tem ligação à terra sem ligação à terra, ligação à terra simples e ligação à terra dupla. Existe um bloqueio mecânico fiável entre o eixo principal e a ligação à terra para garantir a segurança. Os utilizadores podem escolher o modo de ligação à terra em conformidade.
