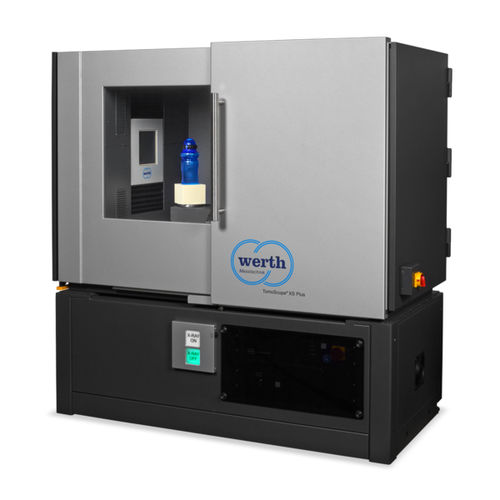

Máquina de medição tridimensional CNC TomoScope® XS Plus

para engrenagenspara lentesóptica

Medições com tomografia de raios X no campo de visão do detector para a sala de fabrico e medição O TomoScope® XS Plus permite a medição de peças maiores e objectos mais pequenos com alta resolução ou tempo de medição reduzido. Estão disponíveis como resultados de medição volumes completos de peças com quase qualquer resolução ajustável em todos os eixos de coordenadas (até 60 mil milhões de voxels). As aplicações incluem medições 3D de, por exemplo, conectores, caixas e tampas de plástico, peças impressas em 3D, embalagens, garrafas PET e pré-formas. • O tubo de transmissão – pela primeira vez em desenho monobloco – consegue um pequeno ponto focal mesmo com alta potência do tubo, para que medições rápidas com alta resolução possam ser realizadas • A fonte de raios X combina as vantagens dos tubos de raios X fechados e abertos de microfocus • O tempo de paragem e os custos operacionais são minimizados • Tal como nas máquinas convencionais de medição por coordenadas, o ciclo de manutenção para toda a máquina é de apenas um ano • A tomografia OnTheFly e a reconstrução em tempo real permitem medições rápidas • Calibração de acordo com a norma VDI 2617 para resultados de medição fiáveis e rastreáveis, opcionalmente com certificado DAkkS Gama de medição Máx. Dimensões da peça D = 289 mm / L = 456 mm (dependendo da relação de aspecto das peças) Precisão Desvio de medição de comprimento admissível até 4,5 µm
