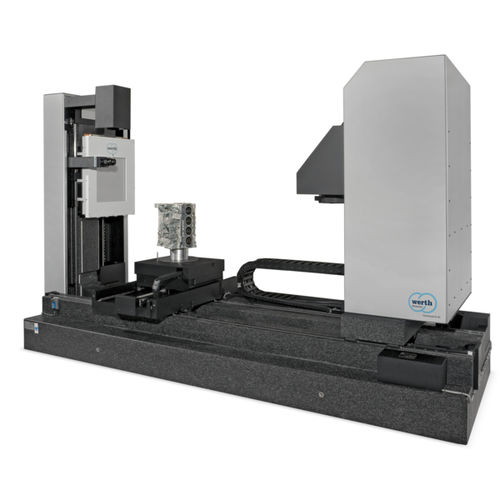

Máquina de medição tridimensional CNC TomoScope® XL NC

com braço horizontalpara peças grandespara lentes

Devido a uma tensão de tubo de 450 kV, o TomoScope® XL NC é também adequado para tarefas de medição e inspecção em peças maciças e de grandes dimensões. Para alargar a gama de aplicações, uma segunda fonte de raios X pode ser utilizada na comutação automática nesta máquina de medição de coordenadas multi-sensor com tomografia de raios X (CT), por exemplo, para medir adicionalmente componentes mais pequenos com a mais alta resolução. As áreas de aplicação incluem medições 3D de peças fundidas (blocos de motor, cabeças de cilindros) e peças de trabalho em cerâmica. • Grande distância entre o tubo de raios X e o detector para uma medição precisa com pequenos ângulos cónicos • Auxiliar de posicionamento óptico da peça de trabalho para facilitar o posicionamento dos objectos a medir • Sala de protecção contra as radiações (opção) • Devido à precisão possível com o método patenteado de subvozeling e à alta densidade de pontos de medição, esta tecnologia é também ideal para a correcção de moldes para moldagem por injecção • Todos os dispositivos TomoScope® correspondem em concepção e construção a dispositivos de protecção total de acordo com a Portaria de Protecção contra as Radiações • Um sistema de troca de peças pode ser integrado na caixa da máquina e a máquina de medição de coordenadas por tomografia computorizada também pode ser utilizada contínua e automaticamente durante a noite e aos fins-de-semana
