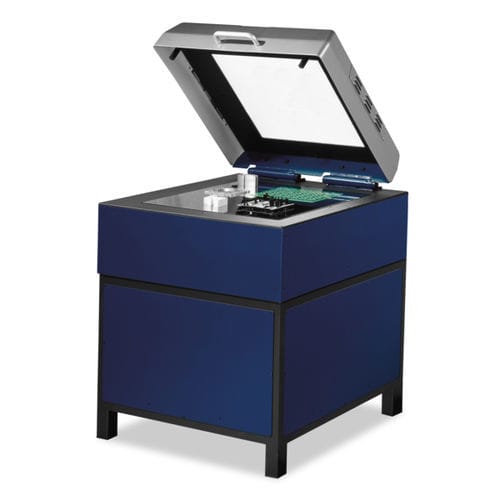

Máquina de medição de coordenadas FlatScope®

ópticade vídeopara perfis

O FlatScope tem um princípio de design inovador no qual o sensor de processamento de imagem está localizado debaixo da placa de vidro para suportar os objectos de medição. Por conseguinte, todas as peças são nitidamente imitadas sem focalização demorada. Com o FlatLight, é possível uma iluminação de objectos telecêntrica uniforme em toda a gama de medição, e com o processamento de imagem de contorno, filtros de contorno e de elementos estão disponíveis para medições fiáveis de processo. A área de aplicação é a medição de peças maiores em 2D, tais como folhas, placas de circuito impresso, laser e peças finas em branco. • Alinhamento automático das peças colocadas na mesa de medição com AutoAlign e aquisição possível com o modo de funcionamento patenteado Raster Scanning HD • Imagem total com quase qualquer resolução através da reamostragem da informação de todas as imagens individuais (sobrepostas) com varrimento HD raster patenteado • Avaliação rápida "na imagem" sem posicionamento dos eixos da unidade • Alta flexibilidade através de luz adicional incidente de campo brilhante e de campo escuro (é possível zoom óptico com MultiRing®) • Instalação isolada por vibração em isoladores pneumáticos com controlo mecânico-pneumático de nível • Testes funcionais e visualização de desvios codificados por cores com Werth BestFit ou ToleranceFit® Gama de medição 400 mm x 200 mm a 650 mm x 600 mm Precisão Desvio de medição de comprimento admissível até 2,5 µm
