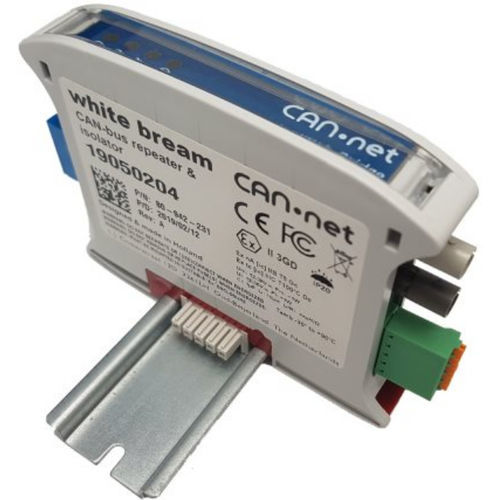

Repetidor industrial

ópticopara barramento CANATEX

Este dispositivo fornece uma função de repetidor entre três segmentos de barramento CAN. O primeiro liga-se através de um T-bus montado em calha DIN ou através de um vulgar bloco de terminais de 5 vias e fornece energia para o núcleo lógico e para o segundo segmento. O segundo segmento opcional liga-se através de um cabo de fibra ótica com ligações ST. O terceiro segmento é um barramento CAN de "cobre" normal com isolamento intrínseco seguro ATEX e parâmetros de segurança. Isto permite a instalação de interfaces e sensores em ambientes potencialmente explosivos "Zona 2 ou Zona 22". Funcionalidade Repetidor de barramento CAN de duas ou três vias Ligação de bus para alimentação principal + bus CAN até 1Mbps Ligação de barramento CAN de segurança intrínseca (necessita de alimentação a partir do lado perigoso) Ligação opcional CAN-bus de fibra ótica Especificações Gama de tensões 12-36VDC Isolamento de segurança intrínseca ≥ 0,5 mm Tensão de isolamento permitida até 1kVrms/1414Vpico (não-ATEX) Alimentação por barramento Um 6-36VDC, potência <100mW ligações de terminal de parafuso de 5 vias de 3,5 mm para o lado seguro Acoplamento multimodal opcional de fibra ótica "ST" de 820 nm a outro dispositivo repetidor Atraso de propagação de 100ns, equivalente a ~20m de comprimento de cabo Caixa para calha DIN 101x80, largura 17,5mm Ligação CAN-bus através de conetor T-Bus montado em calha DIN ou através de bloco de terminais de 5 vias de 3,81 mm
