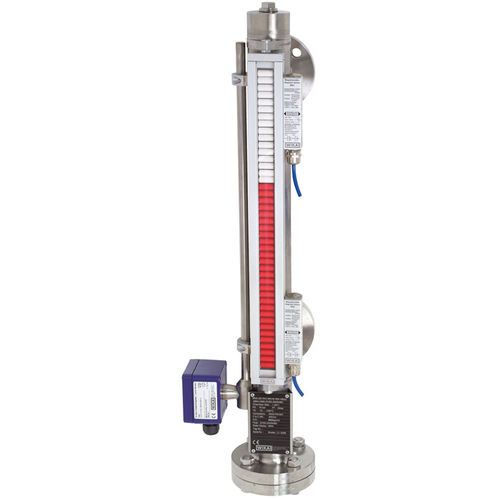

Indicador de nível de líquidos BNA

bypassmagnéticoflangeado

O medidor de nível modelo BNA consiste em uma câmara de referência, que, através de um tubo de comunicação, é conectada lateralmente a um vaso por meio de pelo menos 2 conexões de processo (flangeadas, roscadas ou soldadas). Por meio desse tipo de montagem do medidor de nível, o nível na câmara do instrumento corresponde ao nível no vaso. O flutuador que possui um sistema de imã permanente, que é montado dentro da câmara do medidor, transmite o nível do líquido, sem contato, para o indicador magnético montado na parte externa da câmara de bypass. Nele são encaixados, em intervalos de 10 mm, roletes de plástico ou aço inoxidável bicolor magnetizados. Através do campo magnético do presente no flutuador do medidor de nível, os elementos de exibição, através da parede da câmara da referência, são rotacionados em 180 °. Para um nível crescente indo de branco a vermelho; para um nível decrescente de vermelho para branco. Assim, o medidor de nível exibe claramente o nível de um reservatório sem fonte de alimentação.
