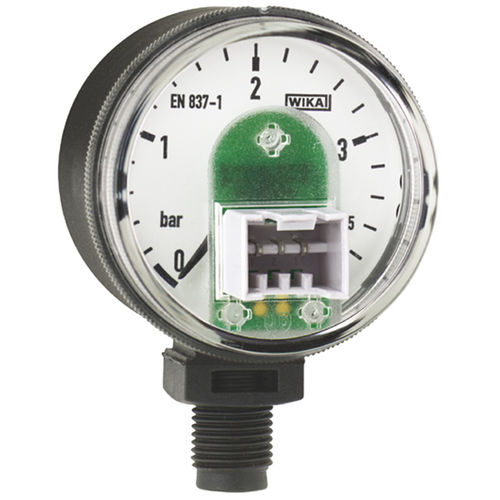

Manômetro analógico PGT01

com roscacom tubo de Bourdoncom contato elétrico

Manômetros com sinal de saída combinam as vantagens da indicação analógica de um manômetro mecânico, sem necessidade de alimentação externa, com o sinal elétrico de saída de um transmissor de pressão. Estes instrumentos híbridos estão disponíveis com todos os sinais elétricos comumente usados. O sensor trabalha sem contato e sem influência sobre o sinal de medição. Muitos dos aparelhos podem ser fornecidos conforme ATEX com um tipo de proteção contra ignição intrinsecamente seguro Ex-i. Aplicações Para a monitorização das variações de pressão da água nas instalações de aquecimento (caldeiras de parede, caldeiras independentes) Características Especiais Sensor sem contato (sem desgaste) Tamanho nominal 40 Faixas de escala 0 .... 2.5 bar a 0 ... 10 bar Sinal de saída 0,5 .... 4,5 V ratiométrico Descrições Desenho EN 837-1 Tamanho nominal em mm 40 Classe de precisão 2.5 Escalas de escala 0 ... 2.5 a 0 ... 10 bar Limitação de pressão Firme: 3/4 x valor total da escala Flutuante: 2/3 x valor de escala completa Pouco tempo: Valor total da escala
