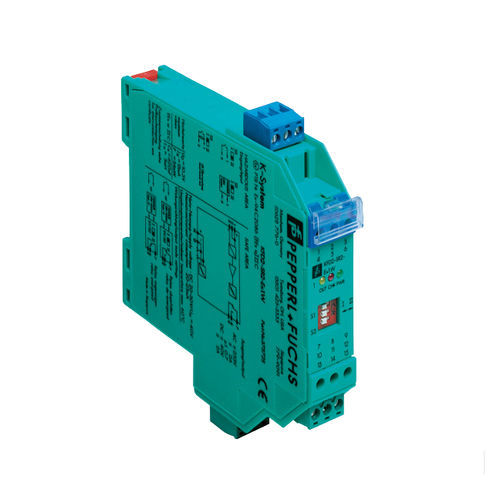

Unidade de controlo de segurança 904 series

para a indústria químicapara o setor nuclearpara a indústria petroquímica

Os instrumentos de medição com dispositivos de contacto indutivo WIKA podem ser utilizados em salas de operação sujeitas a riscos de explosão em áreas perigosas da Zona 1 e da Zona 2. Desde que sejam alimentados por um circuito de controlo adequado e certificado (por exemplo, dispositivo de controlo WIKA do tipo 904.15). Para além das áreas Ex, os dispositivos de contacto indutivo da WIKA são utilizados principalmente onde é crucial obter um contacto especialmente seguro com uma elevada frequência de comutação. Uma vez que os contactos funcionam com enchimento líquido, podem ser utilizados mesmo em condições de funcionamento muito específicas. Alguns campos de aplicação típicos são a química, a petroquímica e as instalações nucleares. Caraterísticas especiais 904.28 para 1 contacto indutivo, saída: 1 x SPDT 904.29 para 2 contactos indutivos, saída: 2 x SPDT 904.30 para 1 contacto indutivo, equipamento de segurança (SN ou S1N), saída: 1 x saída de relé de segurança; 1 x saída comutada em série; 1 x saída eletrónica passiva Tipo de proteção: EEx-ia IIc Classificações eléctricas: AC 250 V / 2 A / 500 VA (1 A para typ 904.30) Atraso de ativação e de desativação: 20 ms Temperatura ambiente: -20 ... +60 °C Proteção contra a entrada IP 20 Unidades de controlo com alimentação DC 20 ... 30 V DC Modelo 904.31 - 1 saída de relé Modelo 904.32 - 2 saídas de relé Modelo 904.33 - 1 saída de relé à prova de falhas Descrição O dispositivo de contacto indutivo WIKA é um dispositivo sem contacto. Basicamente, é constituído por um iniciador, localizado no ponteiro do valor nominal, incluindo o seu sistema eletrónico totalmente encapsulado e a construção mecânica com uma palheta de controlo móvel. A palheta de controlo é movida pelo ponteiro do instrumento (ponteiro do valor nominal). O iniciador é alimentado com tensão contínua. Se a palheta de controlo se mover para a folga do iniciador,
