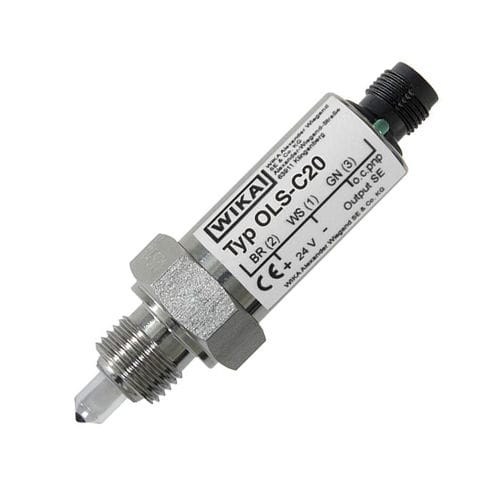

Chave de nível optoeletrônica OLS-C20

para líquidosem aço inoxidávelcom rosca

As chaves de nível tipo óptico modelo OLS-C20 são utilizadas para a detecção de limites de níveis em líquidos. Por uma grande parte, isso é independente das caracteristicas físicas como o cor do índice de refração, densidade, constante e condutividade dielétrica. Medição também funciona com pequenas volumes. As chaves consistem de um LED infravermelho e um fototransistor. A luz do LED é direcionado em um prisma. Enquanto a ponta do sensor está na fase de gás, a luz é reflexionada do prisma ao receptor. Se o líquido do tanque eleva e entra em contato com o sensor por aproximadamente 2/3 da ponta de vidro, o raio do infravermelho ao líquido é interrompido e somente uma fração chega no receptor. Esta diferença é avaliada pelas partes eletrônicas e aciona os contatos. A saída de transistor PNP OC pode ser conectado diretamente à entrada de um sistema de controle ou de um relé externo. A saída e à prova de curto-circuito e também limitada à corrente, voltagem e potência. O status da chave pode ser lido diretamente no sensor (LED verde).
