Selos diafragma são usados para a proteção dos instrumentos de medição de pressão em aplicações com meios difíceis. Nos sistemas de selo diafragma, o sensor diafragma do selo tem a função de fazer a separação do instrumento do meio.
A pressão é transmitida ao instrumento de medição através do fluido de preenchimento o qual está no interior do sistema de selo diafragma.
Para a implementação das diversas demandas de aplicação dos consumidores, existe uma ampla variação de desenhos, materiais e líquidos de preenchimento do sistema.
Para mais informações técnicas de selo diafragma e sistemas de selos de proteção, veja IN 00.06 “Uso - Funcionamento - Tipos”.

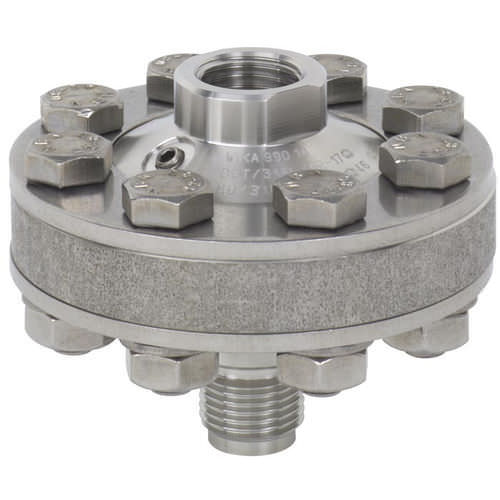

O selo diafragma modelo 990.10 com conexão rosqueada no projeto com rosca é adequado para áreas de aplicações versáteis. Uma substituição da parte inferior é possível sem modificações no sistema de selo diafragma. Com este selo diafragma, faixas de alta pressão até 250 bar podem ser cobertas.
A montagem do selo diafragma ao instrumento de medição pode ser feita através de conexão direta, para altas temperaturas através de torre de resfriamento ou através de um capilar flexível.
