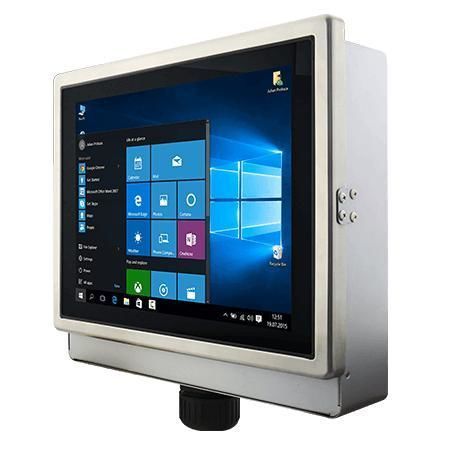

Painel PC com touch screen R15IE3S-65EX

com tela sensível ao toque capacitiva PCAPcom tela sensível ao toque multitouch15"

Visão geral
O Panel PC ATEX Winmate R15IE3S-65EX é uma solução de computação para aplicações industriais em áreas perigosas. Baseado no processador Intel® Atom® x6413E, apresenta design fanless, caixa em aço inoxidável, proteção frontal IP65 e conformidade com ATEX / IECEx / CID2.

Principais características

• Processador Intel® Atom® x6413E, até 3,0 GHz
• Visor de 15,0 polegadas, 1024 x 768, opção até 1000 nits
• Ecrã tátil Projected‑Capacitive (P‑cap) com bonding ótico
• Design conforme ATEX / IECEx / CID2
• Design sem ventoinha e caixa inox para dissipação térmica
• Proteção frontal IP65 e conectores industriais M12
• Entrada DC 9–36 V isolada (conector M12)
• Temperatura de operação -20 °C a 60 °C

Certificações

• CE
• FCC
• IC
• IP65 (frontal)
• Conformidade ATEX / IECEx / CID2

Detalhes do produto

• Projetado para operação em ambientes perigosos, garantindo conformidade normativa e segurança.
• Solução térmica sem ventoinha para operação contínua e manutenção reduzida.
• Caixa em inox e prensa‑cabos EX em latão com portas M12 para vedação segura em condições húmidas e com pó.
• Ecrã PCAP multi‑touch permite operação com luvas e controlo multi‑toque para HMI e aplicações de monitorização.

Especificações do sistema

• Processador: Intel® Atom® x6413E (até 3,0 GHz)
• Memória: 1 x SO‑DIMM DDR4 3200 MHz — 4GB padrão; 8GB / 16GB opcionais
• Armazenamento: 1 x M.2 2242 B‑key SSD 128GB padrão; 256GB / 512GB opcionais
• Ethernet: 1 x controlador Intel® Ethernet
• Sistemas operativos (opcionais): Windows 11 IoT Enterprise 64‑bit; Windows 11 Pro 64‑bit; Windows 10 IoT Enterprise 64‑bit; Linux Ubuntu 22.04

Display

• Touch / Vidro: P‑cap multi‑touch bonded to panel
• Tamanho: 15,0 polegadas
• Resolução: 1024 x 768
• Brilho: 550 nits padrão; 1000 nits opcional
• Contraste: 2000:1
• Área ativa: 304.1 x 228.1 mm

Mecânica

• Dimensões: 396 x 310 x 49 mm (sem box cover); 396 x 346.4 x 101.7 mm (com box cover)
• Peso: 5.7 kg (sem box cover); 10.2 kg (com box cover)
• Montagem: VESA
• Caixa: aço inoxidável
• Arrefecimento: design fanless

Ambiente

• Humidade de operação: 10% a 95% RH, sem condensação
• Temperatura de operação: -20 °C a 60 °C
• Temperatura de armazenamento: -30 °C a 70 °C
• Choque / Vibração / Queda: opções MIL‑STD‑810G disponíveis
• Proteção IP: IP65 (frontal)

Portas I/O

• USB: 1 x conector M12 para 2 x USB2.0
• Série: 1 x conector M12 para RS232/422/485 (por defeito RS232)
• LAN: 1 x conector M12 para Gigabit LAN
• Expansão: 1 x M.2 2242 B‑key (SATA III SSD); 1 x M.2 2230 E‑key (Wi‑Fi)
• Indicadores: LED de power e LED de storage
• Alimentação: 1 x 9–36V DC, conector M12

Controlo

• Botões: Power e Reset

Acessórios

• Adaptador 100–240V AC para DC com conector M12
• Cabos: alimentação, M12 power, M12 RS232 macho, M12 USB fêmea, M12 LAN
• Conversor RJ45 fêmea–fêmea, adaptador USB (A para B), parafusos VESA

Especificações técnicas

• Modelo: R15IE3S-65EX
• Processador: Intel® Atom® x6413E, até 3.0 GHz
• Display: 15.0" 1024x768, P‑cap multi‑touch, optical bonding
• Memória / Armazenamento: SO‑DIMM DDR4 (4GB padrão; 8/16GB opcional); M.2 2242 B‑key SSD (128GB padrão; até 512GB)
• Conectividade: Intel Ethernet, M.2 E‑key para Wi‑Fi, conectores M12 para USB/LAN/Power
• Alimentação: 9–36V DC isolada via M12
• Temperatura / Humidade: -20°C a 60°C / 10%–95% RH sem condensação
• Proteção & Certificações: IP65 frontal, CE, FCC, IC, conformidade ATEX / IECEx / CID2
