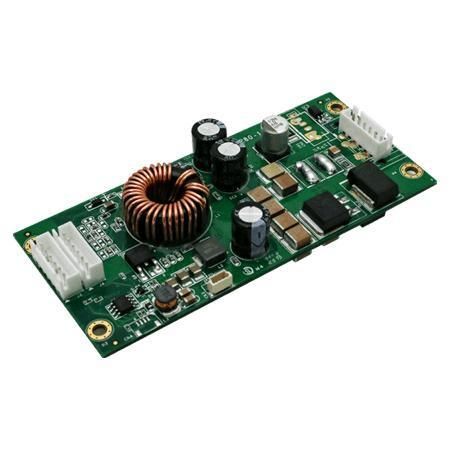

Conversor CC-CC abaixador ML-1280

para PCIintegradopara veículos

Visão geral
Winmate ML-1280 é um módulo conversor DC/DC concebido para sistemas de energia militares e de defesa, compatível com MIL-STD-1275E. Integra circuito surge-stopper, supressor transiente de 6600W e proteção eFuse para mitigar picos de tensão, inversão de polaridade e eventos de sobrecarga/temperatura. Suporta entrada de 9–36V DC e saídas típicas como 12V @ 6,67A (80W).

Principais características

• Compatível com MIL-STD-1275E
• Conversão DC-DC de alta eficiência (até 90% em carga total)
• Faixa de entrada ampla: 9–36V DC
• Projeto de baixa corrente de inrush
• Proteção contra sobrecorrente de saída (OCP) e regulação de saída
• Proteção contra inversão de polaridade na entrada
• Design surge-stopper e supressor transiente 6600W (TVS)
• Proteção eFuse abrangente (baixo voltagem, sobrevoltagem, sobrecarga, sobretemperatura)

Certificações

• MIL-STD-1275E
• FCC
• CE

Especificações
Tensão de entrada: 9V a 36V DC
Exemplo de saída/carga: 12V @ 6,67A (80W)
Potência nominal: 80W
Eficiência: Até 90% (carga total)
Ripple e ruído: <120 mV
Regulação de linha: < ±1% (entrada 9–36V)
Regulação de carga: < ±5%
Proteções: OCP, OVP, proteção contra inversão de polaridade de entrada, design surge-stopper, TVS 6600W, eFuse (UVP/OVP/OLP/OTP)

Ambiente

• Humidade de operação: 10%–90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 70°C
• Altitude: 0 a 10000 ft

Mecânica

• Dimensões: 110 x 50 x 18.1 mm

Aplicações e observações
O ML-1280 destina-se a plataformas de defesa, veículos militares e sistemas embebidos robustos que exigem conformidade MIL-STD-1275E e proteção em camadas contra transientes. As imagens do produto normalmente mostram o layout da PCB, o TVS de alta potência, componentes eFuse e salvaguardas contra inversão de polaridade.
