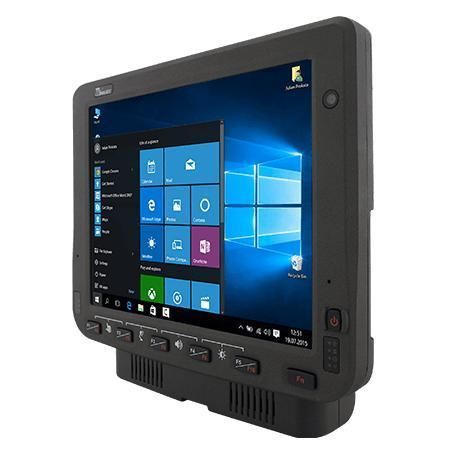

Terminal de bordo 10,4" FM10E

Intel® Atom® x6425EIntel® Elkhart Lake SoCIntel® Atom x6413E

Visão geral
O Winmate FM10E é um computador embarcado de 10,4" projetado para ambientes industriais e aplicações veiculares. O conceito modular tablet + docking e o painel frontal substituível em campo reduzem o tempo de manutenção e facilitam a integração no veículo.

Principais características

• Processadores Intel® Elkhart Lake (x6413E padrão; opções x6425E, x7433RE, x7835RE)
• Ecrã tátil PCAP 10,4" (1024 x 768)
• Painel frontal substituível em campo para manutenção rápida
• Proteção frontal IP65 e resistência a choque/vibração segundo MIL‑STD
• Ampla faixa de temperatura operacional (configurável até -30 °C / +60 °C)

Resumo funcional
O FM10E oferece desempenho adequado para aplicações edge/IoT, WMS e gestão de frotas. Inclui ecrã tátil responsivo, teclas físicas programáveis para uso em veículos, opções de WWAN (LTE) e GNSS, e expansão através do docking (USB, COM, LAN Gigabit, CANbus, conectores SMA para antenas). Design fanless e bateria UPS integrada suportam operação móvel e trocas entre veículos.

Certificações e robustez

• Testes MIL‑STD para choque e vibração (MIL‑STD‑810H)
• Frontal IP65
• CE, FCC, IC (ICES‑003); UL60950‑1, EN60950‑1; PTCRB

Aplicações típicas

• Terminais embarcados em empilhadeiras e veículos logísticos
• Estações WMS em armazém (formato 10,4" 4:3)
• Automação industrial e controlo de máquinas
• Serviço de campo, transporte e rastreamento de frota (LTE opcional)

Acessórios incluídos e opcionais

• Inclui exemplo: cabo USB 0,3 m (D‑Sub9/USB), cabo conversor de alimentação, suporte de antena externa, kit de fusíveis, antena Wi‑Fi dual band, kit de stylus, chave do dock, adaptador 84 W, cabo de alimentação 5 m com fusível
• Opcionais: antenas combo GPS/LTE (MIMO), antenas magnéticas multi‑banda, cabos CAN/RS232, cabo LAN IP65, cabos de áudio, suportes de teclado veiculares e outros adaptadores

Montagem / soluções de fixação

• Exemplos recomendados (RAM Mount): RAM clamp (RAM‑D‑247U‑4), RAM arm (RAM‑D‑201U), RAM ball VESA 75x75 (RAM‑D‑2461U). Opções sem perfuração e com perfuração; parafusaria SUS304 recomendada.

FAQ (resumo)

• Por que é padrão em armazéns? — 10,4" 4:3 é formato comum em GUIs WMS.
• Funciona em câmara fria? — Opção de aquecedor/anti‑embaço para operar até -30 °C dependendo da configuração.
• Teclas físicas programáveis? — Sim, teclas frontais programáveis para comandos frequentes.
• Conectividade sem fios? — Suporta Wi‑Fi, Bluetooth e WWAN/LTE opcional com antenas externas.
• Manutenção? — Painel frontal e ecrã substituíveis em campo; docking facilita transferência entre veículos.

Especificações técnicas

• Modelo: FM10E; Marca: Winmate
• CPU: Intel Atom x6413E 1,5 GHz (até 3,0 GHz) padrão; opções x6425E, x7433RE, x7835RE
• Memória: 4 GB padrão; opções 8 GB / 16 GB
• Armazenamento: 128 GB SSD padrão; opções 256 GB / 512 GB
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise LTSC 64‑bit padrão; opção Windows 11 IoT Enterprise LTSC
• Ecrã: 10,4" 1024 x 768 PCAP; brilho 400 nits (800 nits opcional); contraste 1200:1; ângulos 88/88/88/88
• Câmara & sensores: frontal 2 MP; G‑Sensor, sensor de luz, sensor de temperatura
• Conectividade: WLAN, Bluetooth; WWAN 4G/LTE opcional; GNSS GPS/AGPS; conectores SMA
• IO: 1 x USB Type‑C (tablet); dock: DB9 para 2 x USB2.0, 2 x COM, 1 x Gigabit LAN, áudio/CANbus opcional; Micro SD; Dual‑Nano SIM
• Indicadores & botões: 6 LEDs; 1 Power; 6 botões função programáveis
• Dimensões & peso: Tablet 268 x 214 x 35 mm (~1,7 kg); Docking 202 x 245 x 52 mm (~1,6 kg)
• Alimentação: Docking 10–60 V DC com controlo de ignição; Tablet 12 V DC in; bateria UPS 7.6 V (2S1P) min ~30 min; consumo típico 45 W
• Ambiente: Humidade 5%–95% RH sem condensação; Temp. operação -30 °C a 60 °C (conforme config); armazenamento -30 °C a 60 °C
• Robustez: MIL‑STD‑810H choque & vibração; IP65 frontal; EN62262 IK07; ESD EN 61000‑4‑2
