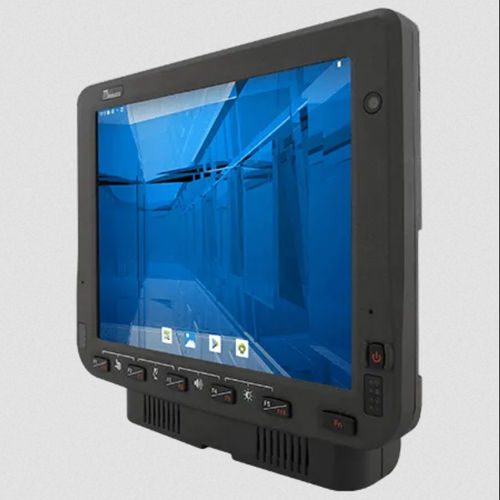

Terminal de bordo 10,4" FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

Visão geral
O FM10MG é um computador embarcado Android de 10,4" projetado para veículos industriais e empilhadeiras. Dispõe de ecrã 10,4" 1024 x 768 PCAP, CPU ARM Genio 510, painel frontal substituível em campo e estrutura robusta com conformidade IP65 e MIL‑STD‑810H. Desenvolvido para ampla faixa de temperaturas e gestão flexível de energia veicular, o FM10MG suporta montagens RAM / VESA e uma docking station destacável para instalação e manutenção rápidas.

Principais características

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• Ecrã 10,4" 1024 x 768 com touchscreen PCAP multi-touch (mão, luvas, stylus)
• Painel frontal substituível em campo e design fanless
• Proteção frontal IP65; conformidade MIL‑STD‑810H para choque e vibração
• Amplitude de temperatura de funcionamento: -30 °C a 60 °C; alimentação da docking 10V–60V com controle de ignição

Certificações

• MIL‑STD‑810H / MIL‑STD‑810G (conforme indicado)
• IP65
• FCC
• CE

Montagem 1 – Solução sem perfuração
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Montagem 2 – Solução com perfuração
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Montagem 3 – Instalação com placa adaptadora de teclado
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Notas
Os métodos de instalação e as peças incluídas variam conforme o modelo e configuração encomendados. As imagens do guia são exemplos e podem diferir do produto real.

Especificações técnicas

• Ecrã: 10,4"; 1024 x 768; PCAP multi-touch; brilho 400 nits (padrão) / 800 nits (opcional); contraste 1200:1; ângulos de visão 88/88/88/88.
• Processador: ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz).
• Memória / Armazenamento: 4 GB RAM; 64 GB armazenamento onboard.
• Sistema operativo: Android 13 (padrão); opções: Linux Yocto 5.10.104 (Qt 5.15) ou Ubuntu 22.04.
• Ligação e posicionamento: WLAN (antena interna padrão / externa opcional); Bluetooth; WWAN 4G/LTE opcional; GNSS opcional.
• Sensores: G-sensor, sensor de luz, sensor de temperatura.
• Câmara: Frontal 2MP.
• Mecânica: Tablet 268 x 214 x 35 mm; Docking 202 x 245 x 52 mm; carcaça docking em liga de alumínio; peso tablet/dock 1,6 kg cada; montagem RAM / VESA; arrefecimento fanless.
• I/O: Tablet: 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM; Dock: conector DB9 para 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x colunas, CANBus ou opção Áudio; conectores SMA para antenas externas.
• Indicadores: 5 LEDs (WLAN, BT, bateria UPS, apagamento ecrã, aquecedor).
• Ambiente: Humidade operacional 5–95% RH sem condensação; temperatura operacional -30 °C a 60 °C; armazenamento -30 °C a 60 °C; choque/vibração MIL‑STD‑810H; IP65; impacto EN62262 IK07; ESD EN 61000‑4‑2 reforçada.
• Energia: Bateria UPS 7.6V (2S1P) ~30 min; entrada docking 10–60V com controlo de ignição; tablet 12V DC in.
• Segurança & Gestão: Compatível com SOTI MobiControl.
• Acessórios: Acessórios padrão e opcionais selecionados: cabo de alimentação com fusível, cabo USB, cabo conversor de energia, adaptador 84W, suportes de antena externa, kit stylus, cabos RS232/CAN, cabo LAN IP65, antenas e peças de montagem.
