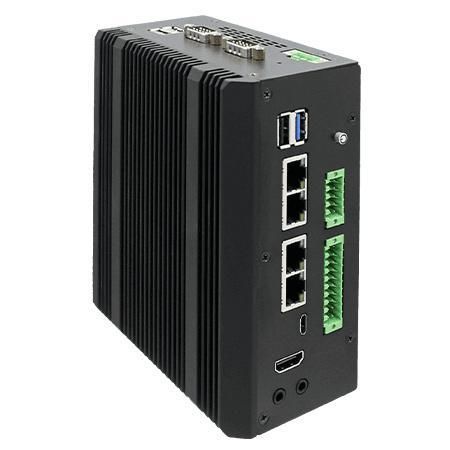

Computador edge NTDRW100

Edge AIde inferência de IAbox

Visão geral do produto
O Winmate NTDRW100 é um Box PC DIN‑Rail com IA, equipado com NVIDIA® Jetson Orin™ Nano, projetado para visão de máquina, inferência AI na borda e automação industrial. O chassis compacto em alumínio/metal, entrada de alimentação DC isolada e amplo conjunto de E/S industriais tornam‑no adequado para quadros de controle, inspeção em linha e implantações edge distribuídas para OEMs e integradores de sistemas.

Principais características

• NVIDIA® Jetson Orin™ Nano (até 67 TOPS)
• 3 x LAN 1 Giga + 1 x LAN 1 Giga com PSE (PoE, até 30 W)
• 4 x USB 3.2 Gen2x1 + 1 x USB 2.0 + USB‑C OTG
• 3 x COM (opções isoladas), 1 x CAN FD (DB9)
• DIO isolado 8‑in / 8‑out (conector 20‑pinos)
• Entrada DC isolada 9–36 V, design fanless, montagem DIN‑Rail / mini‑DIN‑Rail / parede

Especificação do sistema

• Processador: NVIDIA® Jetson Orin™ Nano
• Memória: 8GB LPDDR5 @ 2133 MHz on SOM
• Armazenamento: M.2 2280 M‑Key NVMe SSD 256GB (padrão); opções: 512GB / 1TB / 2TB
• Ethernet: 1 x GbE via Orin Nano (PSE até 30W) + 3 x GbE
• Segurança: TPM 2.0
• SO: Linux (suporta NVIDIA JetPack 6.2) — opcional
• Wireless: opcional via M.2 (WLAN/BT/WWAN)
• Expansão: M.2 2230 E‑Key, M.2 3042/3052 B‑Key

Mecânica

• Dimensões: 130 x 68 x 150 mm
• Peso: 2.5 kg
• Montagem: DIN‑Rail (padrão); Mini DIN‑Rail ou montagem em parede (opcional)
• Chassi: Alumínio e metal, design sem ventoinha

Ambiente

• Humidade operacional: 10%–90% RH, sem condensação
• Temperatura operacional: -20 °C a +60 °C
• Temperatura de armazenamento: -40 °C a +70 °C
• Opcional choque/vibração: MIL‑STD‑810H (procedimentos selecionados)

Certificações

• CE
• FCC

Portas e interfaces

• USB: 3 x USB3.2 Gen2 Tipo‑A, 1 x USB2.0 Tipo‑A, 1 x USB3.2 Gen2 Tipo‑C (OTG)
• Serial: 2 x RS‑232/422/485 isolados (10‑pin terminal block, seleção por jumper), 1 x RS‑232/422/485 isolado (DB9, seleção por BIOS)
• LAN: 1 x 10/100/1000 Mbps (via Orin Nano com PSE até 30 W) + 3 x 10/100/1000 Mbps
• Vídeo: HDMI 2.0b (opcional) até 3840 x 2160 @ 30Hz
• Áudio: Mic in, Line out
• SIM: 1 x nano SIM (opcional)
• CAN: 1 x CAN FD (DB9)
• DIDO: 8 entradas / 8 saídas isoladas (conector 20‑pinos) com isolamento 2500 VDC
• Indicador: LED de alimentação

Alimentação

• Entrada: 9–36 V DC isolada via bloco de terminais 3‑pinos
• PoE (PSE): IEEE 802.3at (até 30 W) na porta LAN dedicada

Controles e botões

• Botão de alimentação com LED
• Botão de recuperação

Acessórios

• Incluído: bloco de terminais 20‑pinos para DIDO, bloco de terminais 3‑pinos para alimentação, bloco 10‑pinos para COM, cabo Open Wire, adaptador 3‑pinos para 2.5Ø fêmea, kit de montagem DIN‑Rail
• Opcionais: adaptador AC 100–240 V para DC (12 V, 120 W), cabo de alimentação, kits Mini DIN‑Rail, kits de montagem em parede

Aplicações recomendadas
Inspeção AI em linha, visão industrial, automação de fábricas inteligentes, controlo robótico, monitorização de instalações e implantações AI em edge distribuídos que exigem baixo espaço e E/S industriais.

Especificações técnicas

• Modelo: NTDRW100
• Marca: Winmate
• CPU: NVIDIA® Jetson Orin™ Nano (até 67 TOPS)
• Memória: 8GB LPDDR5 (on SOM)
• Armazenamento: M.2 2280 NVMe SSD (256GB padrão; até 2TB opcionais)
• Ethernet: 1 x GbE com PSE (30W) + 3 x GbE
• USB: 3 x USB3.2 Gen2 Tipo‑A, 1 x USB2.0 Tipo‑A, 1 x USB3.2 Gen2 Tipo‑C (OTG)
• Portas seriais: 3 x RS‑232/422/485 (opções isoladas)
• CAN: 1 x CAN FD (DB9)
• DIO: 8‑in / 8‑out isolado
• Entrada alimentação: 9–36 V DC isolada; PoE PSE IEEE 802.3at (30W)
• Temp. operação: -20 °C a +60 °C
• Dimensões / Peso: 130 x 68 x 150 mm / 2.5 kg
• Montagem: DIN‑Rail (padrão), Mini DIN‑Rail ou parede (opcional)
• Chassi: Alumínio & metal; Fanless
• Segurança: TPM 2.0
• Suporte SO: Linux (NVIDIA JetPack 6.2)
• Certificações: CE, FCC
