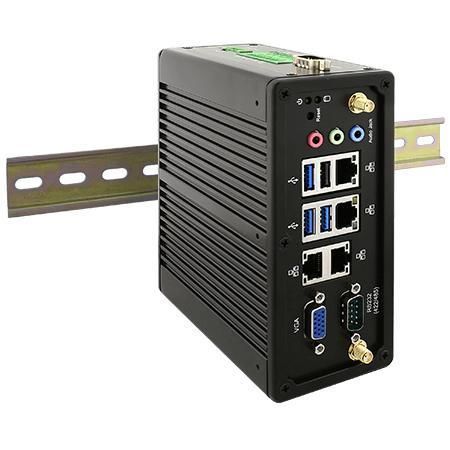

Computador box IBDRW100-EX-P

para trilho DINIntel® Atom x7-E3950Intel® Apollo Lake E3950

Visão geral
Winmate IBDRW100-EX-P é um box PC para trilho DIN certificado ATEX / Class I, Division 2 (C1D2) para áreas perigosas. Conta com processador Intel® Atom® E3950 em chassis de alumínio sem ventoinha, indicado para petróleo e gás, processamento químico e automação industrial com E/S de fácil acesso e ampla faixa de temperatura operacional.

Principais características

• Compatível com ATEX / Class I, Division 2 (C1D2) para áreas com risco de explosão
• Formato para montagem em trilho DIN em painéis e gabinetes
• Intel® Atom® E3950 onboard (1.6 GHz, até 2.0 GHz)
• RS232/422/485 selecionável via BIOS
• 4 x Gigabit LAN, 3 x USB 3.0, 1 x USB 2.0, 1 x VGA, I/O de áudio
• Refrigeração passiva em chassi de alumínio
• Temperatura operacional: -40°C a 70°C
• Certificação AWS IoT Greengrass para integração edge/IoT

Certificações

• CE, FCC, IC
• UL 62368-1, EN 62368-1, CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17, UL 121201 Ed.9
• Opções MIL-STD para choque e vibração

Especificação do sistema

• Processador: Intel Atom E3950 (1.6 GHz, até 2.0 GHz); opções E3940/E3930
• Memória: 4 GB padrão, até 8 GB opcional
• Armazenamento: 128 GB SSD padrão; 256/512 GB opcionais; M.2 2242 B-key (SATA); 1 x SATA III para SSD/HDD 2.5" (opcional)
• Ethernet: 4 x Gigabit RJ45
• Segurança: TPM 2.0
• Sistemas: Windows 10 IoT Enterprise 64-bit (opcional), Linux Ubuntu 20.04 (opcional)
• WLAN/BT: opcional via M.2 2230 E-key

Mecânica

• Dimensões: 139 x 65.4 x 152 mm
• Peso: 1.5 kg
• Montagem: trilho DIN
• Chassi: alumínio, design fanless

Ambiente

• Humidade de funcionamento: 10%–90% RH, sem condensação
• Temperatura de operação: -40°C a 70°C
• Temperatura de armazenamento: -40°C a 80°C
• Choque e vibração: opções MIL-STD disponíveis

Portas I/O

• USB: 3 x USB3.2 Gen1 (Type-A); 1 x USB2.0
• Série: 1 x RS232/422/485 DB9 (selecionável); 1 x RS422/485 isolado (opcional)
• LAN: 4 x Gigabit RJ45
• Vídeo: 1 x VGA DB15
• Áudio: Mic in, Line in, Line out
• DIDO: 1 x Isolated 5V 9-in/9-out DIO (20-pin); configurações 30V opcionais
• Alimentação: entrada isolada 9–36V DC via bornier 3-pin

Alimentação & Acessórios

• Faixa de alimentação: 9 V a 36 V DC
• Adaptador típico: 12 V, 84 W (depende do kit)
• Inclui: adaptador AC 100–240V para DC, cabo de alimentação, bornes para DIDO, kit de montagem em trilho DIN, fixadores de cabo
• Acessórios opcionais: DIN Rail Mounting Clip (DR-MC), Cable Holder Kit (DR-CH)

Notas de segurança do produto

• Sufixo "-EX" indica aptidão para atmosferas explosivas; seguir procedimentos de segurança elétrica em locais perigosos.
• Design fanless reduz peças móveis; verifique temperaturas de superfície e procedimentos de ligação para instalações C1D2.
• Não ligar/desligar I/O ou alimentação com circuitos energizados em áreas perigosas; usar ligações seguras.

Aplicações & Resumo técnico

• Modelo: IBDRW100-EX-P
• Usos típicos: monitoramento de dutos, automação de refinarias, controle de dosagem química em zona 2
• Especificações chave: Intel® Atom® E3950, 4 GB padrão (8 GB opc.), 128 GB SSD padrão, 4 x GbE, RS232/422/485, montagem em trilho DIN, certificação ATEX/C1D2
