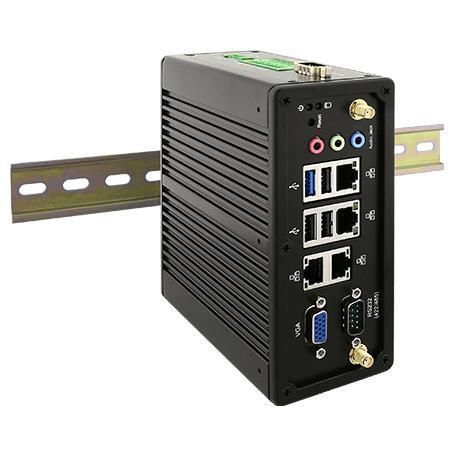

Computador box IBDRW100-EX

para trilho DINIntel® Celeron N2930RS-232

Visão geral
O Winmate IBDRW100-EX é um PC embutido em trilho DIN com certificação ATEX e Class I, Division 2, equipado com Intel® Celeron® N2930. Projetado para aplicações em áreas perigosas (petróleo e gás, processamento químico), apresenta gabinete de alumínio sem ventoinha, E/S acessíveis na frente/acima e ampla faixa de temperatura operacional para implantação de campo confiável.

Principais recursos

• Certificado ATEX Zona 2 (II 3G Ex nA IIC T4 Gc) e Class I, Division 2 para uso em áreas perigosas
• Projetado para automação industrial e montagem em trilho DIN
• Processador Intel® Celeron® N2930 (1.83–2.16 GHz)
• 1 x RS232/422/485 (seleção por jumper)
• 4 x LAN Gigabit, 1 x USB 3.0, 3 x USB 2.0, 1 x VGA, saída de áudio, entrada de alimentação isolada
• Projeto sem ventoinha e gabinete em alumínio para dissipação passiva
• Faixa de temperatura operacional: -20 °C a 60 °C
• Certificação AWS IoT Greengrass

Certificações

• ATEX II 3G Ex nA IIC T4 Gc (Zona 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE, FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G (opções vibração/choque)

Destaques e uso previsto
A dupla certificação (ATEX / C1D2) e o formato compacto em trilho DIN tornam o IBDRW100-EX adequado como coletor remoto de dados, gateway de protocolos ou nó HMI em sistemas de controlo em áreas perigosas. A disposição das E/S na frente/acima facilita a fiação e a manutenção em quadros e caixas de campo.

Especificação do sistema

• Processador: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Memória: 1 x SO‑DIMM DDR3L 1600 MHz; 4 GB padrão; até 8 GB opcional
• Armazenamento: mSATA SSD 128 GB padrão; opções 256/512 GB; SATA III opcional para unidade 2,5"
• Ethernet: 4 x controladores Intel® Gigabit Ethernet (uma porta pode ser desativada se o WLAN for instalado)
• Segurança: TPM (opcional)
• Sistemas operativos: Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04 (opcionais)
• WLAN/BT: opcional via mPCIe; Expansão: 2 x slots mPCIe

Mecânica

• Dimensões: 139 x 65.4 x 152 mm
• Peso: 1.5 kg
• Montagem: trilho DIN
• Gabinete: alumínio
• Refrigeração: sem ventoinha

Ambiente

• Temperatura de operação: -20 °C a 60 °C
• Temperatura de armazenamento: -40 °C a 80 °C
• Humidade: 10% a 90% RH, sem condensação
• Choque e vibração: opções MIL-STD-810G

Portas I/O

• USB: 1 x USB3.2 Gen1 (Type-A), 3 x USB2.0 (Type-A)
• Série: 1 x RS232/422/485 DB9 (padrão RS232), 1 x RS422/485 DB9 isolado (padrão RS422)
• LAN: 4 x RJ45 Gigabit
• Vídeo: 1 x VGA DB15
• Áudio: Mic in; Line in; Line out
• DIDO: 1 x DIO isolado 5V 9-in/9-out (terminal block 20 pinos); variantes isoladas 30V opcionais
• Alimentação: 1 x 9–36V DC isolado via terminal block 3 pinos

Alimentação

• Entrada: 9–36V DC isolado (terminal block 3 pinos)
• Adaptador: 12V 36W (acessório típico)

Controlo e botões

• Botão Reset x1

Acessórios (incluídos / opcionais)

• Incluídos: adaptador AC 100~240V→DC, cabo de alimentação, terminal blocks para DIDO, cabo open‑wire, kit de montagem em trilho DIN, suportes de cabo
• Opcionais: clip de montagem para trilho DIN (DR-MC), kit de suporte de cabos (DR-CH), SSD/mSATA adicionais, módulos WLAN

Aplicações

• Monitorização de cabeças de poço, monitorização de tanques químicos, gateway de dados em refinarias, gateways de automação industrial em áreas perigosas

Especificações técnicas

• Modelo: IBDRW100-EX
• Marca: Winmate
• CPU: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Memória: 4 GB DDR3L (padrão), expansível
• Armazenamento: mSATA SSD 128 GB (padrão); opção SATA III para 2,5"
• I/O: 4 x GigE, 4 x USB, RS232/422/485, VGA, áudio
• Alimentação: 9–36V DC isolado
• Temperatura de operação: -20 °C a 60 °C
• Certificações: ATEX Zona 2; Class I Div.2; CE; FCC; UL; CSA; EN 62368-1
