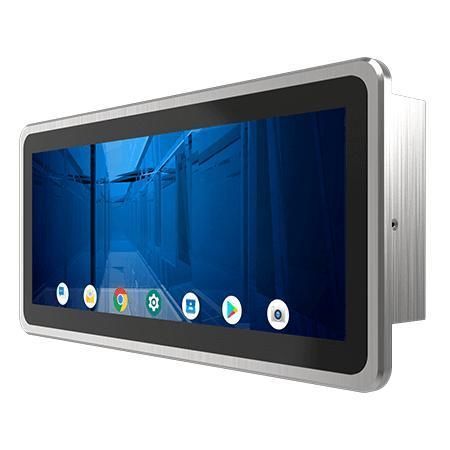

Painel PC com tela sensível ao toque multitouch W12IM3S-PPB1

com tela sensível ao toque capacitiva PCAP12,3"Arm® Cortex®-A53 Quad-core

Visão geral
Winmate W12IM3S-PPB1 é um Panel PC HMI de 12,3" da série PP concebido para controlo de máquinas, automação industrial e IHM de operador. Dispõe de ecrã tátil projetivo capacitivo 1920 × 720, CPU ARM A53 Quad Core 2.0 GHz, frontal com proteção IP65, chassis em metal/alumínio e design sem ventoinha para ambientes industriais e áreas semipúblicas.

Principais características

• Ecrã 12,3" 1920 × 720 Projected Capacitive Multi Touch (1000 nits)
• Processador ARM A53 Quad Core 2.0 GHz
• Frontal com proteção IP65 (resistente a água e pó)
• Chassis em metal / alumínio e design fanless
• Interfaces e opções para reserva de salas, controlo de acessos e apresentação de informação

Destaques do produto e projeto
O equipamento combina um chassis metálico industrial com arrefecimento fanless para reduzir manutenção e entrada de pó. A frente IP65 protege contra salpicos e partículas. O painel de alta luminosidade 12,3" oferece interação tátil precisa e boa legibilidade para exibições públicas. Opções de SO e conectividade permitem integração em sistemas embebidos e de gestão de edifícios.

Aplicações sugeridas

• Interfaces de operador para controlo de máquinas e automação industrial
• Painéis de reserva e exibição de informação de salas para escritórios, hotéis e centros de conferências
• Terminais de controlo de acesso e quiosques informativos industriais/comerciais

Certificações

• Frontal IP65
• CE
• FCC

Notas adicionais
Disponível com módulos WLAN/Bluetooth opcionais, saída Micro HDMI opcional, colunas opcionais e várias opções de SO (Android por defeito, Linux Yocto, Linux Ubuntu Server). Acessórios: adaptador AC-DC, cabo de alimentação, parafusos VESA e clipes de montagem.

Especificações técnicas

• Modelo: W12IM3S-PPB1
• Marca: Winmate
• Ecrã — Touch / Glass: Projected Capacitive Multi Touch Screen
• Tamanho: 12.3 inches
• Resolução: 1920 × 720
• Brilho do painel: 1000 nits
• Relação de contraste: 1000:1
• Ângulos de visualização: 88/88/88/88
• Área ativa: 292.92 × 110.22 mm
• Processador: ARM A53 (Quad Core 2.0 GHz)
• Memória: 4 GB LPDDR4
• Armazenamento: eMMC onboard 32 GB
• Sistema operativo: Android 11 (por defeito, atualizável para Android 13); opcional: Linux Yocto 5.15.47 com Qt 5.15; Linux Ubuntu Server 22.04
• WLAN / BT: Suporte (opcional)
• USB: 2 × USB 2.0 Tipo A; 1 × Micro USB 2.0 OTG
• Serial: 1 × RS232/422/485 (por defeito RS232)
• LAN: 1 × 10/100/1000 Mbps
• Vídeo: 1 × Micro HDMI output (opcional)
• Áudio: 2 × Speaker (opcional)
• Slot SD: 1 × Micro SD (máx 32 GB)
• Dimensões (L×A×P): 334.3 × 155.8 × 57 mm
• Cut out: 312 × 140 mm
• Montagem: Panel mount; VESA mount
• Chassis: Metal / Aluminum housing
• Arrefecimento: Fanless design
• Humidade de funcionamento: 10% a 90% RH, sem condensação
• Temperatura de funcionamento: 0°C a 50°C
• Temperatura de armazenamento: -20°C a 60°C
• Choque: MIL-STD-810H Method 516.8 Procedure I
• Vibração: MIL-STD-810H Method 514.8 Procedure I
• Classificação IP: Frontal IP65
• Alimentação: 12V DC com Terminal Block; Adaptador: 12V 50W
• Acessórios: Adaptador 100~240V AC-DC; cabo de alimentação; parafusos VESA; clipes de montagem
• Certificações: CE, FCC
