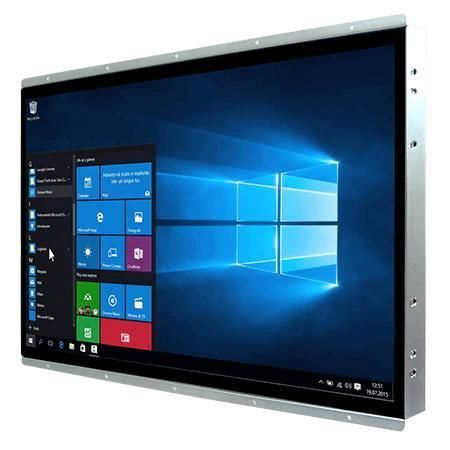

Painel PC com tela sensível ao toque multitouch W24IF7T-POA2

com tela sensível ao toque capacitiva PCAP24"1920 x 1080

Visão geral
O Winmate W24IF7T-POA2 é um PC painel HMI de 24 polegadas da série PO, projetado para controlo de máquinas, automação fabril e interfaces de operador. Integra ecrã tátil projetivo capacitivo (PCAP), opções de processador Intel® Core™ 9ª geração e chassis metálico sem ventoinha para integração industrial e disponibilidade a longo prazo.

Principais características

• Ecrã de 24" 1920 x 1080 Full HD PCAP multi-touch
• Processadores Intel® 9ª Geração Core™ i3 / i5 / i7
• Armazenamento flexível: baia 2,5" HDD e slots M.2 (NVMe/SATA)
• Múltiplas I/O: portas seriais, 4 x USB 3.2 Gen1, 2 x LAN Gigabit
• Entrada de alimentação 12 V DC Din4 bloqueável; DisplayPort / HDMI opcional

Descrição e uso
O design open-frame da série PO é adequado para integrações embebidas e quiosques que exigem montagem compacta e operação tátil. O toque PCAP proporciona controlo multitouch preciso para painéis de operador. Implantações típicas: controlo de máquinas, automação fabril, transporte, quiosques retail, bancos e terminais médicos onde é necessário hardware de grau industrial.

Certificações

• CE
• FCC

Observações adicionais
Unidade com design sem ventoinha, chassis metálico e múltiplas opções de montagem (open frame, panel mount, VESA). Módulos opcionais: TPM 2.0, wireless via M.2 2230 E-Key, expansão PCIe.

Especificações técnicas

• Tamanho do ecrã: 24 polegadas
• Touch / Glass: Projected Capacitive Multi Touch Screen (PCAP)
• Resolução: 1920 x 1080 (Full HD)
• Brilho do painel: 250 nits
• Relação de contraste: 3000:1
• Ângulos de visão: 89 / 89 / 89 / 89
• Área ativa: 527.04 x 296.46 mm
• Processador (opções): Intel Core i7-9700TE / i5-9500TE / i3-9100TE
• Chipset: Intel B360 (padrão) ou Intel Q370 (opcional)
• Memória: 1 x SO-DIMM DDR4 2400 MHz (4GB padrão; até 64GB opcional)
• Armazenamento: M.2 2242 B-key 128GB (padrão); M.2 2280 NVMe opcional; 2 x SATA III para 2.5" (RAID 0/1 opcional)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Segurança: TPM 2.0 (opcional)
• Sistema operativo: Windows 10 IoT Enterprise 64-bit (opcional); Linux Ubuntu
• WLAN / Bluetooth: opcional (M.2 2230 E-Key)
• Dimensões mecânicas: 615 x 385 x 68.8 mm
• Peso: aprox. 6.3 kg
• Montagem: Open Frame, Panel Mount, VESA Mount
• Chassis: metálico
• Refrigeração: design sem ventoinha
• Humidade de operação: 10% a 90% RH (sem condensação)
• Temperatura de operação: 0°C a 50°C; armazenamento: -10°C a 60°C
• USB: 4 x USB 3.2 Gen1 Type-A
• Série: 1 x RS232/422/485 (padrão RS232) + 1 x RS232
• Vídeo: 1 x DP1.2 (padrão); 1 x HDMI 1.4 (opcional)
• Áudio: 1 x Mic in; 1 x Line out; 2 x colunas integradas
• Expansão: 1 x M.2 2280/2242 M-Key (NVMe/SATA), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 3.0 x16 (opcional)
• Indicadores: LED Power, LED Storage
• Controle de brilho: botão de ajuste
• Entrada de alimentação: 1 x 12 V DC Din4 (bloqueável)
• Botões: Power, Reset
• Acessórios: adaptador 100~240 V AC → DC, cabo de alimentação, parafusos VESA, CD drivers & manual (conforme configuração)
• Potência / Adaptador: exemplo 12 V 120 W
