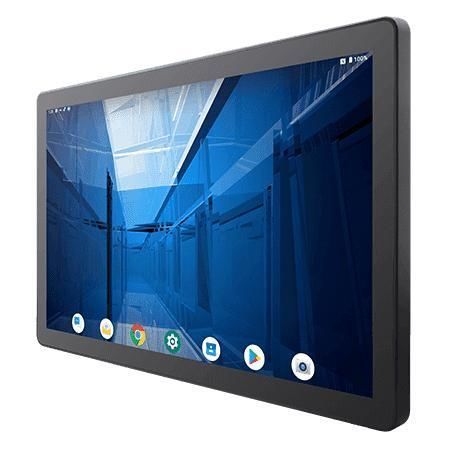

Painel PC com tela sensível ao toque multitouch W22MG3S-GCA3

com tela sensível ao toque capacitiva PCAP21,5"1920 x 1080

Visão geral
Winmate W22MG3S-GCA3 é um Panel PC de 21,5 polegadas da série G-WIN GC com frente IP65 e ecrã tátil PCAP, equipado com SoC ARM (2 x A78 2,0 GHz + 4 x A55 2,0 GHz). Projetado para controlo de máquinas, automação industrial e aplicações HMI que exigem limpeza facilitada, operação fanless e proteção frontal IP65.

Principais características

• SoC ARM: 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Design fanless com dissipadores e câmaras de vapor; consumo de energia muito baixo
• Frente IP65 contra água e pó
• Superfície frontal totalmente plana, edge-to-edge, para limpeza simples
• Conectividade ampla: 1 x USB Type-C (OTG), 2 x USB 2.0 Type A, 1 x RS232/422/485, 1 x RJ45 Gigabit, 1 x slot Micro SD, 1 x Micro HDMI (opcional)

Design e usabilidade
Chassi metálico com moldura frontal em plástico que combina robustez industrial e opções de montagem flexíveis (montagem em painel / VESA). A frente plana reduz fendas e facilita a manutenção em ambientes produtivos.

Arrefecimento e eficiência energética
Design sem ventoinha com dissipadores e câmaras de vapor para operação silenciosa e gestão térmica fiável. Alimentação padrão 12V DC via bornes; opção 9~36V disponível. Adaptadores e acessórios conforme configuração.

Robustez e resistência ambiental

• Frente com classificação IP65
• Shock: MIL-STD-810H Method 516.8 Procedure I
• Vibração: MIL-STD-810H Method 514.8 Procedure I
• Temperatura de operação: 0°C a 50°C; Armazenamento: -20°C a 60°C; Humidade: 10%–90% RH sem condensação

Certificações

• CE
• FCC

Aplicações

• Painéis de controlo de máquinas e HMIs de operador
• Automação de fábricas e front-ends SCADA
• Integração OEM e interfaces operacionais embutidas

Características / especificações técnicas

• Modelo: W22MG3S-GCA3
• Ecrã - Tamanho: 21,5 polegadas
• Ecrã - Toque / Vidro: Projected Capacitive Multi Touch Screen (PCAP)
• Ecrã - Resolução: 1920 x 1080
• Ecrã - Brilho: 250 nits
• Ecrã - Contraste: 3000:1
• Ecrã - Ângulos de visualização: 89/89/89/89
• Área ativa: 476.64 x 268.11 mm
• Processador: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Memória: 4 GB LPDDR4
• Armazenamento: Onboard 32 GB
• Sistemas operativos: Android 13 (padrão); Linux Yocto 5.15.47 com Qt 5.15 (opcional); Linux Ubuntu 22.04 (opcional)
• Sem fios: WLAN / Bluetooth (opcional)
• Dimensões: 530 x 322 x 55 mm; Corte: 457 x 250 mm
• Montagem: Panel mount / VESA mount
• Enclosure: Metal housing com bezel plástico
• Arrefecimento: Fanless (dissipadores e câmaras de vapor)
• Alimentação: 12V DC via terminal block (padrão); 9~36V opcional; Adaptador: 12V 84W (acessório)
• USB: 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• Série: 1 x RS232/422/485 (padrão RS232)
• LAN: 1 x LAN 10/100/1000 Mbps
• Vídeo: 1 x Micro HDMI output (opcional)
• Áudio: 2 x speaker (opcional)
• SD: 1 x slot Micro SD
• Acessórios: Quick Start Guide (hardcopy), adaptador AC, cabo de alimentação, terminal block 3 pinos to DC jack
• Índice IP: Frente IP65
• Certificações: CE, FCC
