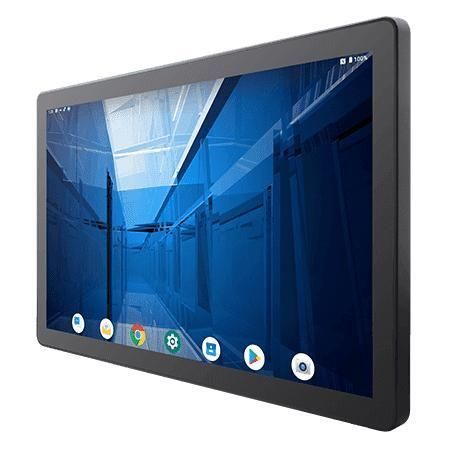

Painel PC com tela sensível ao toque multitouch W22IM3S-GCA3

com tela sensível ao toque capacitiva PCAP21,5"1920 x 1080

Visão geral
O Winmate W22IM3S-GCA3 é um Panel PC industrial de 21,5 polegadas da série G-WIN GC, concebido para HMI, controlo de máquinas e automação industrial. Integra CPU ARM A53 quad-core, ecrã tátil PCAP, design fanless e frente true-flat com proteção IP65.

Principais características

• Processador ARM A53 Quad Core 2,0 GHz
• Ecrã 21,5" Full HD (1920 x 1080) com PCAP multi-touch
• Design sem ventoinha para baixo consumo e operação fiável
• Frente IP65 e superfície edge-to-edge true-flat
• I/O: 2 x USB 2.0 Type A, 1 x Micro USB OTG, 1 x RS232/422/485, 1 x RJ45, 1 x Micro SD, 1 x Micro HDMI (opcional)
• Sistemas operativos: Android (predefinido) ou Linux opcionais

Design e usabilidade
A superfície frontal true-flat facilita a limpeza e reduz o acumular de pó em ambientes industriais. O PCAP multi-touch proporciona entrada reativa para interfaces HMI. Opções de montagem incluem recorte para painel e suporte VESA para montagem em parede, secretária ou veículo, mantendo o acesso às portas I/O.

Certificações

• CE
• FCC

Resumo técnico
Ecrã: 21,5", 1920 x 1080, 250 nits, contraste 3000:1, ângulos de visão 89/89/89/89
Sistema: ARM A53 Quad Core 2,0 GHz, 4 GB LPDDR4, 32 GB eMMC onboard, Android 11 (atualizável), Linux Yocto/Ubuntu opcionais
Mecânica: Dimensões 530 x 322 x 55 mm; cut-out 457 x 250 mm; chassis metálico com moldura plástica; montagem panel & VESA
Ambiente: Operação 0°C a 50°C, armazenamento -20°C a 60°C, humidade 10%–90% RH sem condensação; choque e vibração conforme MIL-STD-810H; frente IP65

I/O e multimédia

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Série: 1 x RS232/422/485 (padrão RS232)
• LAN: 1 x Gigabit LAN (10/100/1000 Mbps)
• Vídeo: 1 x Micro HDMI (opcional)
• Áudio: 2 x altifalantes (opcional)
• SD: 1 x Micro SD (até 32 GB)

Alimentação
Entrada padrão 12V DC via terminal block; opção 9–36V conforme configuração. Adaptadores e potências variam conforme o modelo (ex. 12V 50W ou 12V 84W conforme configuração).

Aplicações e notas
Indicada para HMI industrial, painéis de controlo de máquinas, automação fabril e integrações OEM que exijam disponibilidade a longo prazo, operação fanless fiável e manutenção em campo facilitada.

Especificações técnicas

• Modelo: W22IM3S-GCA3
• Ecrã: 21,5" FHD (1920x1080), 250 nits, PCAP multi-touch
• Processador: ARM A53 Quad Core 2,0 GHz
• Memória: 4 GB LPDDR4
• Armazenamento: 32 GB eMMC onboard
• SO: Android 11 (atualizável), Linux Yocto/Ubuntu opcionais
• I/O: 2x USB 2.0, 1x Micro USB OTG, 1x RS232/422/485, 1x RJ45, 1x Micro SD, 1x Micro HDMI (opcional)
• Dimensões: 530 x 322 x 55 mm; cut-out 457 x 250 mm
• Temperatura de operação: 0°C a 50°C; armazenamento -20°C a 60°C
• Frente IP: IP65
• Certificações: CE, FCC
