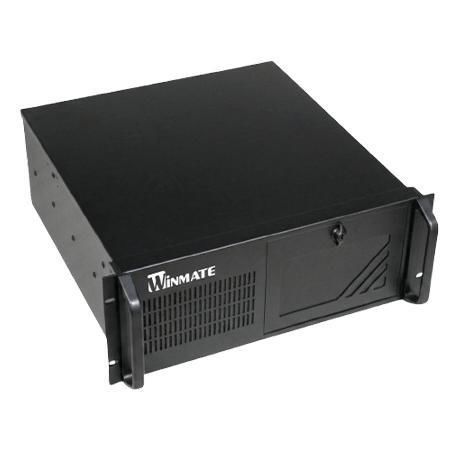

Servidor de armazenamento WNRK-R680-4U

de cálculode vídeoGPU

Visão geral do produto
O Winmate WNRK-R680-4U é um servidor IPC em rack 4U expansível, projetado para Edge AI, visão de máquina, controle por visão e automação industrial. Baseado no chipset Intel R680E com soquetes LGA1700, suporta processadores Intel Core de 12ª/13ª/14ª geração até 125 W, até 128 GB de DDR5, uma única GPU de alto desempenho até 300 W, sete slots de expansão PCIe/PCI, gestão remota opcional EdgeBMC e recursos de segurança física como painel frontal com chave e alarme de intrusão.

Características principais

• Suporta processadores Intel Core i9/i7/i5/i3 de 12ª/13ª/14ª geração (LGA1700) até 125 W TDP
• 4 x slots U-DIMM DDR5, até 128 GB (máx. 32 GB por DIMM)
• Suporte a GPU única de alto desempenho até 300 W (ex.: NVIDIA RTX)
• Fonte ATX única configurável 850 W–1300 W conforme GPU
• Design de unidades hot-swap com suporte RAID (RAID 0/1/5/10)
• Painel frontal com chave e alarme de intrusão
• Expansível: 1 x PCIe 5.0 x16, 1 x PCIe 5.0 x8, 3 x PCIe x4, 2 x PCI (configuração de 7 slots)
• Suporta Intel AMT e Intel vPro (varia conforme SKU CPU); EdgeBMC opcional

Destaques
Projetado para inferência Edge AI e cargas de trabalho de visão que exigem uma GPU de alto desempenho e múltiplas placas de expansão.
Sete slots de expansão para integrar GPUs, frame grabbers, controlo de movimento, placas de rede e aquisição de dados.
Design apto para operação 24/7 com unidades hot-swap e opções RAID para continuidade de dados.
Gestão remota fora de banda opcional via EdgeBMC e Intel AMT/vPro (consoante configuração).

Certificações

• CE
• FCC

Especificações técnicas

• Processador: Socket LGA1700 compatível com Intel Core 12ª/13ª/14ª geração i9/i7/i5/i3, até 125 W TDP
• Chipset: Intel R680E
• Memória: 4 x U-DIMM DDR5 5600 MHz, até 128 GB (máx. 32 GB por DIMM)
• Armazenamento: SSD 256 GB por defeito; opções 512 GB / 1 TB / 2 TB / 4 TB; até 7 x SATA III para SSD/HDD 2,5" (até 8 TB), suporte RAID 0/1/5/10 (opcional)
• Ethernet: 3 x controladores Intel 2.5 Gigabit Ethernet
• Segurança: 1 x header TPM SPI interno; painel frontal com chave; deteção de intrusão do chassis com aviso sonoro
• Sistemas operativos (opcionais): Windows 11 IoT Enterprise 64-bit; Windows 10 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 24.04
• WLAN / Bluetooth: suportado (opcional) via M.2 2230 E-Key
• Sensores: deteção de intrusão do chassis
• Portas de expansão: 1 x M.2 2230 E-Key; 1 x PCIe 5.0 x16 (modo x16, reduz para x8 se a PCIe5 x8 estiver em uso); 1 x PCIe 5.0 x8; 2 x PCIe 4.0 x4; 1 x PCIe 3.0 x4; 2 x PCI
• Opções gráficas (exemplos, opcionais): NVIDIA RTX A1000, RTX A2000E 12GB, RTX A4000E, séries RTX PRO e outras GPUs de classe workstation (GPU única até 300 W)
• Gestão OOB: Intel AMT e Intel vPro (varia por SKU CPU); EdgeBMC opcional
• Dimensões: 483 x 177 x 451 mm
• Peso: 35 kg
• Montagem: rack 4U
• Chassis: aço eletroplaqueado
• Arrefecimento: design com ventoinhas
• Humidade operacional: 10%–90% RH, sem condensação
• Temperatura operacional: 0°C–50°C
• Temperatura de armazenamento: -10°C–60°C
• Portas USB: Frontal 2 x USB 2.0 Tipo-A; Traseira 6 x USB 3.2 Gen2 Tipo-A
• Porta serial: Traseira 1 x RS232/422/485 (por defeito RS232)
• LAN: 3 x 2.5GbE RJ45
• Saídas de vídeo: 1 x DisplayPort 1.4 (max 4096 x 2160 @60 Hz); 1 x HDMI 2.1 (max 4096 x 2160 @30 Hz); 1 x VGA (max 1920 x 1200 @60 Hz)
• Áudio: Mic in; Line in; Line out
• Entrada de energia: VAC 90–264, ATX PSU 500W–850W (sem GPU, opcional); ATX PSU 850W/1300W (com GPU, opcional)
• Baias: 1 x Hot-swap RAID BOX para SATAIII/SATAII ou NVMe (opcional); 1 x 3.5" (opcional); 1 x 24X Slim DVD (opcional)
• Conectores internos: 2 x headers suportam 4 x USB 3.2 Gen1 adicionais; 2 x headers suportam 2 x USB 2.0 adicionais; 5 x headers COM (1 x RS232/422/485, 4 x RS232)
• Indicadores: 1 x LED alimentação; 1 x LED armazenamento

Aplicações recomendadas

• Inferência Edge AI e visão por máquina acelerada por GPU
• Controlo por visão, inspeção óptica automatizada (AOI) e deteção de defeitos baseada em IA
• Automação industrial, controlo centralizado e aquisição de dados
• Implementações que requerem combinação de GPU de alto desempenho e várias interfaces PCIe/PCI

Acessórios incluídos

• Cabo de alimentação; Guia de início rápido
