Gateway de comunicação KNX

de barramento de campomulti-protocolos

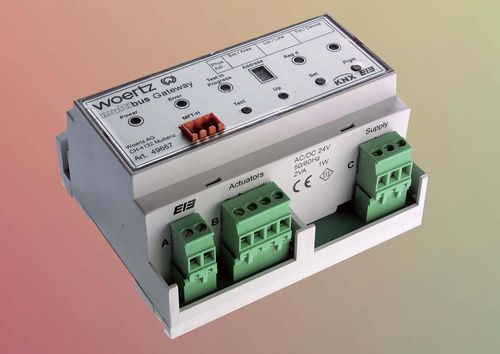

Interface para a ligação directa de dois mundos diferentes. O aparelho é composto por uma caixa de plástico com 6 módulos, equipada com uma conexão de encaixe (saída). Ele foi concebido para montagem em trilho DIN35. Toda a gama de actuadores Belimo MFT/MFT2, operados por MP-Bus, podem ser ligados individualmente a este acoplador de interface e integrados na rede KNX. A interface KNX é capaz de suportar actuadores até 8 MP - por exemplo, accionamentos de flaps, accionamentos de válvulas, accionamentos de válvulas de regulação de esfera ou controladores de caudal - destinados à automação predial. Durante a colocação em funcionamento, o Gateway KNX é configurado com ETS. O canal de acionamento solicitado é selecionado e parametrizado para o tipo de acionamento necessário. Os indicadores de estado e os botões de pressão para a programação das funções de endereço e teste estão localizados na parte frontal do dispositivo. Há também um plugue destinado ao dispositivo portátil de atribuição de parâmetros Belimo. Os valores reais e de referência, o estado do accionamento e também os valores dos sensores passivos ou activos ligados ao accionamento são transmitidos através do KNX.
