Injetor PoE IEEE 802.3 DP101-TX90

para trilho DINIP40FCC

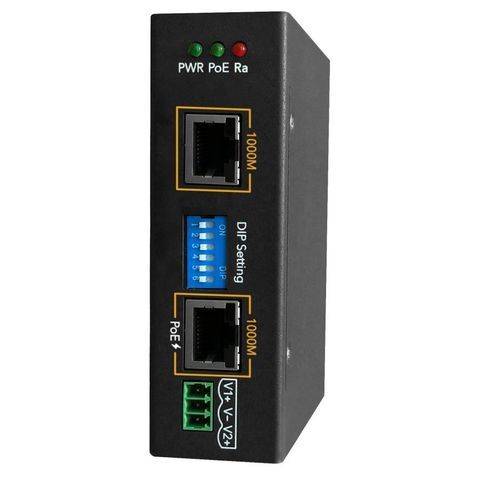

O DP101-TX90 é um injetor Power-over-Ethernet (PoE) industrial de 90 W, projetado para fornecer alimentação robusta e conectividade de dados confiável em ambientes agressivos. Suporta os padrões IEEE 802.3af/at/bt com detecção inteligente de PD e alimentação em 4 pares.

Principais características

• Injetor PoE IEEE 802.3af/at/bt suportando Alternative-A e Alternative-B de alimentação em 4 pares, entregando até 90 W na porta PoE/PSE.
• Suporta Ethernet 10/100/1000 Mbps com Auto-MDI/MDI-X e negociação automática de velocidade de link para o PD e o dispositivo uplink.
• Algoritmo inteligente de detecção PoE: detecta automaticamente o tipo de PD (padrão vs não padrão) e aplica potência limitada a PDs não padrão para operação segura.
• Modo de controlo manual de potência disponível para alimentar com segurança PDs legados ou não padrão; orçamento de potência PoE configurável via interruptores DIP (Classe 0–8) ou Modo Auto.
• Múltiplos mecanismos de proteção: proteção contra sobretensão (OVP), sobrecorrente (OCP) e sobretemperatura (OTP) com indicação de alarme do sistema e comportamento automático de desligamento/recuperação.
• Design reforçado para uso industrial: operação de -40°C a 75°C, gabinete metálico (aço) com grau IP40, conformidade EMC para ambientes industriais pesados (IEC 61000-6-2 / IEC 61000-6-4).
• Factor de forma compacto, do tamanho da palma, com kit de montagem em trilho DIN para instalação organizada em armários de controlo e locais com espaço limitado.

Aplicações verticais especiais

• Automação de Fábrica — comunicação máquina em tempo real
• Laterais de via férrea — comunicação PLC
• Estação de telecom não assistida — conversão Ethernet / fibra

Características / especificações técnicas

• Modelo: DP101-TX90
• Brand: WoMaster
• Normas: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3af/at/bt PoE (PSE-Injector)
• Portas Ethernet: Data In: RJ-45 (100/1000 Mbps); PoE/PSE Output: RJ-45 (100/1000 Mbps)
• Modo de encaminhamento PoE: IEEE 802.3af/at Alternative-A (2-pares); IEEE 802.3bt Alternative-A + Alternative-B (4-pares)
• Modos de operação PoE: Modo Auto (sequência PoE completa: Detection, Classification, Powering, Disconnection) e Modo Manual (entrega direta de energia contornando a sequência PoE); configurável por DIP para Auto/Manual e seleção de classe manual
• Orçamento de potência PoE: IEEE 802.3af: 15 W típico (@48 V, faixa 46–57 V); IEEE 802.3at: 30 W típico (@52 V, faixa 50–57 V); IEEE 802.3bt: 90 W típico (@55 V, faixa 53–57 V)
• Tensão & entrada de alimentação: 54 VDC nominal; faixas indicadas por padrão (46–57 VDC / 50–57 VDC / 53–57 VDC); conector de bornes removível de 3 pinos com redundância de alimentação (V1+, V2+, V- COM) e proteção contra inversão de polaridade
• Corrente de entrada: 0.04 A @54 V (tráfego total sem carga PD)
• Consumo (máx): 106 W @54 VDC com tráfego total e carga PD (recomenda-se reserva de 15%)
• Proteções PoE: OVP / OCP / OTP; saída PSE desativada em falha e retomada somente após correção; thresholds OTP — desligamento se temp. interna >150°C, recuperação <129°C
• LEDs do sistema: Power (verde ligado); PoE (verde quando PoE ativo); Ra Alarm (vermelho ligado para OCP/OVP/OTP, vermelho piscando quando temp. do chip PSE >129°C)
• Interruptores DIP: DIP1 = Indicar Alarme; DIP2 = Ativar PoE; DIP3–6 = Seleção Auto/Manual e classe PoE (0000 = Classificação Auto; classes manuais 0001–1000 = Classe 1–8; 1111 = Auto)
• Mecânica: Instalação — Trilho DIN; Material do gabinete — Aço; Dimensões — 30 (L) x 103 (A) x 82 (P) mm (sem clip do trilho DIN); Proteção de entrada — IP40; Peso — 315 g (sem embalagem)
• Embalagem: 54 pcs / Caixa (50×39×52 cm, peso bruto aprox. 29 kg)
• Ambiental: Temperatura/Humidade operacional — -40°C ~ 75°C, 0%~95% sem condensação (I-Grade); Armazenamento — -40°C ~ 80°C
• Confiabilidade & segurança: MTBF > 200.000 horas; Hi-Pot: AC 1.0 KV para porta Power/Ethernet até terra do chassis
• Garantia: 5 anos
