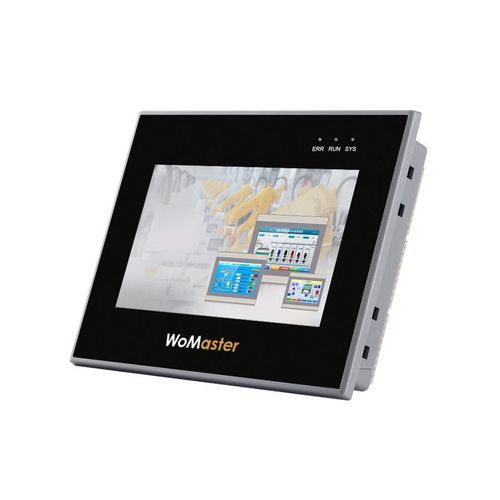

IHM com tela sensível ao toque HE7

com tela sensível ao toque resistivacom tecnologia capacitiva projetadacom tela sensível ao toque capacitiva

Visão geral do produto
O WoMaster HE7 é uma solução all-in-one que integra um PLC e um HMI com ecrã tátil de 7 polegadas. Suporta STEP 7-MicroWIN SMART e as instruções S7-200 SMART, e fornece múltiplas interfaces para integração em máquinas e sistemas.

Principais características

• Ecrã tátil integrado de 7" TFT (800 x 480) para operação e visualização local
• Compatível com STEP 7-MicroWIN SMART (conjunto de instruções S7-200 SMART). Exclusões: certos assistentes (motion/web/data logging/PROFINET) e itens específicos da biblioteca de comunicação
• E/S digitais com isolamento óptico e suporte a disparo positivo/negativo
• Contadores de alta velocidade e saídas de pulso de alta velocidade duplas para controlo de movimento e contagem
• Relógio em tempo real incorporado com retenção de dados sem alimentação (pilha botão substituível)
• Múltiplas portas de comunicação: Ethernet (portas PLC & HMI), RS485 (2 portas), USB; suporta S7-TCP, PUT/GET, OUC, MODBUS TCP/RTU, PPI, USS e modos free-port

PLC / Comunicação
Portas de comunicação: 1 porta Ethernet PLC, 1 porta Ethernet HMI, 2 portas RS485 (porta 0, porta 1), 1 porta USB.
Conexões: a porta de rede PLC suporta dispositivo de programação (PG) e múltiplas ligações simultâneas (OUC ativas/passivas, PUT/GET, S7-TCP). Ethernet: 10/100 Mbps adaptativo. RS485: PPI, MODBUS RTU, USS, free port; USB para transferência de programas e armazenamento.
E/S digitais: até 16 entradas digitais (contacto ou nível, disparo +/−), saídas conforme variante (relé/transistor).
E/S analógicas: 4 entradas analógicas (0–10 V ou 0–20 mA, 12 bits), 2 saídas analógicas (0–10 V ou 0–20 mA, 12 bits). PT100: 2 canais; -50 a 300 °C.

Ecrã tátil
Visor: 7" TFT, 800 x 480, 16,7 M cores. Touch: resistivo 4 fios ou opção capacitiva de alta precisão. Memória: Flash 128 MB, RAM 128 MB. Brilho 400 cd/m²; retroiluminação >30.000 horas.

Sistema
Memória de programa: 24 KB; memória de dados: 16 KB; memória retentiva: 10 KB. Relógio em tempo real com bateria substituível. Alimentação: 20–28 V DC com proteção contra inversão de polaridade. Consumo: 10 W. Temperatura de funcionamento: -10 °C a +50 °C. Dimensões: 212 x 157 x 41 mm.

Informação de encomenda (variantes)

• HE7-MC0701NE-16MR: 8 DI, 8 DO (relés), 4 AI, 2 AO, 2 PT100, 2 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 6 canais de contagem, 24 VDC
• HE7-MC0701NE-16MRT: 8 DI, 4 DO relés + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, saídas de pulso, 24 VDC
• HE7-MC0701NE-24MR: 16 DI, 8 DO (relés), 4 AI, 2 PT100, 1 RS485, 1 Ethernet HMI, 1 Ethernet PLC, 1 USB, 10 canais de contagem, 24 VDC
• HE7-MC0701NE-24MRT: 16 DI, 4 DO relés + 4 DO transistor, 4 AI, 2 PT100, 1 RS485, saídas de pulso, 24 VDC
• HE7-MC0701NE-32MR: 16 DI, 16 DO (relés), 4 AI, 2 AO, 2 PT100, 2 RS485, 24 VDC
• HE7-MC0701NE-32MRT: 16 DI, 12 DO relés + 4 DO transistor, 4 AI, 2 AO, 2 PT100, 2 RS485, saídas de pulso, 24 VDC

Especificações técnicas

• Modelo / Série: HE7
• Marca: WoMaster
• Visor: 7" TFT, 800 x 480, 16,7 M cores
• Touch: resistivo 4 fios ou capacitivo alta precisão
• Flash / RAM: 128 MB / 128 MB
• Memória programa: 24 KB; memória dados: 16 KB; memória retentiva: 10 KB
• Alimentação: 20–28 V DC; consumo: 10 W; proteção contra inversão
• Temperatura de funcionamento: -10 °C a +50 °C
• Dimensões: 212 x 157 x 41 mm
• Entradas digitais: até 16 (disparo +/−)
• Saídas digitais: variantes relé/transistor (relé máx por ponto 2,0 A; transistor máx por ponto 0,75 A)
• Entradas analógicas: 4 (0–10 V ou 0–20 mA), 12 bits, ±0,8 % FS
• Saídas analógicas: 2 canais (0–10 V ou 0–20 mA), 12 bits, ±0,8 % FS
• Entradas PT100: 2 canais; resolução 0,1 °C; ±1 °C; intervalo -50 a 300 °C
• Contadores / saídas de pulso alta velocidade: múltiplos canais HS; saídas de pulso duplas 100 kHz
• Comunicação: 1 Ethernet PLC + 1 Ethernet HMI; suporta S7-TCP, PUT/GET, OUC, MODBUS TCP; 2 RS485 (MODBUS RTU, PPI, USS, free port); 1 USB
