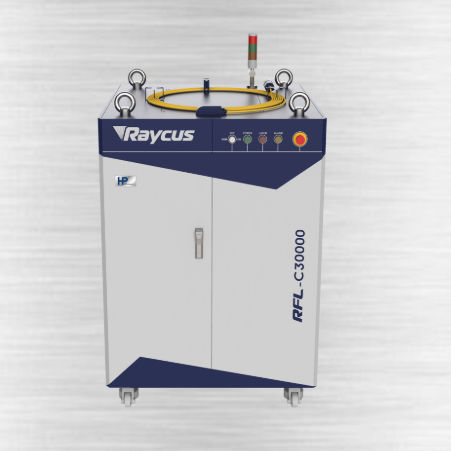

Fonte de laser CW RFL-C30000M-HP

de fibravermelhapara soldagem

Visão geral do produto
A série HP de lasers de fibra CW multi-módulo desenvolvida pela Raycus abrange potências de 4 000 W a 30 000 W. Esses lasers oferecem alta eficiência eletro-ótica, boa qualidade de feixe e alta densidade de energia. Projetados para integração industrial, suportam ampla faixa de modulação, longa vida útil e operação sem manutenção. Aplicações típicas: soldagem, corte de precisão, fusão e revestimento (cladding), tratamento de superfície e impressão 3D; a saída óptica é adequada para integração com robôs em células de fabricação flexíveis.

Características técnicas

• Alta eficiência eletro-óptica
• Comprimento de fibra de saída personalizável
• Cabo de saída: QD
• Operação sem manutenção
• Ampla faixa de frequência de modulação
• Alta instabilidade de potência
• Mecanismos múltiplos anti-reflexão elevada
• Vários modos de controle: interfaces cabeadas e bus
• Altos padrões de segurança: atende aos requisitos CE e certificação PLD
• Monitoramento inteligente: sinal de luz visível, feixe refletido e vazamento, controle de status em tempo real
• Otimizado para aplicações industriais: processamento mais eficiente e preciso

Propriedades ópticas

• Potência média de saída (W): 30000
• Comprimento de onda central (nm): 1080 ±5
• Frequência máxima de modulação (kHz): 5
• Estabilidade da potência de saída: ±1,4%
• Laser vermelho: Sim

Características de saída

• Conector de saída: QP
• Diâmetro do núcleo da fibra de saída (μm): 150
• BPP (mm·mrad): ≤4.3
• Estado de polarização: aleatório
• Comprimento da fibra de saída (m): 30 (personalizável)

Características de controle eletrónico

• Alimentação (V AC): 360–510, trifásico quatro fios
• Modo de controlo: Ethernet, DeviceNet, PROFINET, PROFIBUS
• Faixa de ajuste de potência (%): 10–100

Outras características

• Dimensões (mm): 1050 × 1540 × 1290 (alça incluída)
• Peso (kg): <900
• Método de arrefecimento: arrefecimento por água
• Temperatura de funcionamento (℃): 10–40

Aplicações

• Corte
• Soldagem
• Cladding
• Tratamento de superfície

Especificações técnicas

• Brand: Raycus
• Modelo: RFL-C30000M-HP
• Série: HP-Series Multi-module CW Fiber Laser
• Potência média de saída: 30000 W
• Comprimento de onda central: 1080 ±5 nm
• Frequência máxima de modulação: 5 kHz
• Estabilidade da potência de saída: ±1,4%
• Conector de saída: QP
• Diâmetro do núcleo da fibra de saída: 150 μm
• BPP: ≤4.3 mm·mrad
• Polarização: aleatório
• Comprimento da fibra de saída: 30 m (personalizável)
• Alimentação: 360–510 V AC, trifásico quatro fios
• Interfaces de controlo: Ethernet, DeviceNet, PROFINET, PROFIBUS
• Faixa de ajuste de potência: 10–100%
• Dimensões (mm): 1050 × 1540 × 1290 (alça incluída)
• Peso: <900 kg
• Arrefecimento: arrefecimento por água
• Temperatura de funcionamento: 10–40 ℃
