Cromatógrafo em fase gasosa UHV-645

para análise de gasesFIDTCD

O UHV-645 é um cromatógrafo concebido para análise de gases dissolvidos em óleo isolante (DGA) e para avaliação do estado de transformadores através da quantificação dos gases.

Composição do sistema

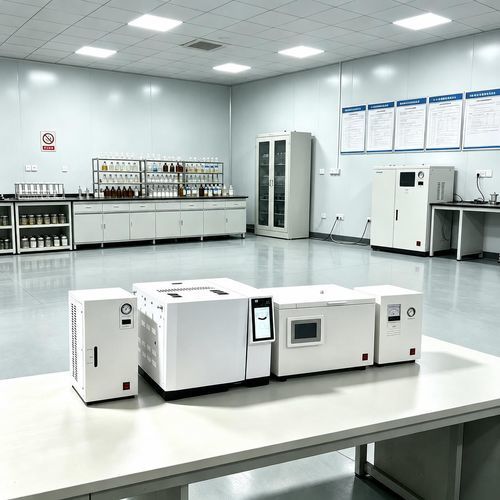

• Analisador cromatográfico (host), gerador de ar, gerador de hidrogénio, instrumento de oscilação, cilindros de gás padrão, cilindro de argão, computador e acessórios.
• Projeto modular que permite configuração flexível de detectores e atualizações futuras.

Principais funções

• Analisa 9 gases: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2 para diagnóstico DGA.
• Ethernet adaptativa 10/100M com stack IP integrado e MODBUS/TCP para integração com DCS; três níveis independentes de ligação para monitorização local e remota.
• Workstation NetChrom™ opcional para controlo centralizado de múltiplos cromatógrafos; interface em chinês/inglês.
• Zonas de controlo de temperatura configuráveis: 6 canais independentes; programa em 16 passos; forno: temperatura ambiente +5℃ a 400℃; aquecimento/arrefecimento 0,1–40℃/min; precisão ±0,1℃.
• Modo de funcionamento multiprocessador em paralelo para estabilidade; suporta múltiplos detectores (FID, TCD, ECD, FPD, NPD) e montagem flexível.
• Controladores eletrónicos opcionais (EFC/EPC) para controlo digital de fluxo/pressão e melhor reprodutibilidade.
• Programa de autoarranque temporizado para análises agendadas/online (requer amostragem automática online); reconhecimento automático de detectores, diagnóstico de falhas e proteção de dados em falha de energia.
• Aquisição AD de 24 bits de baixo ruído com armazenamento e subtração de baseline; compatível com WinXP/Win2000/Windows7; leitura de ficheiros CDF e integração com Agilent/Waters.

Especificações dos detectores (exemplos)

• FID: limite de deteção ≤ 3×10^-12 g/s; ruído de base ≤ 5×10^-14 A; alcance linear ≥ 10^7.
• TCD: sensibilidade ≥ 10000 mV·ml/mg; ruído de base ≤ 20 μV; alcance linear ≥ 10^5; ganhos opcionais 1/2/4/8.
• ECD: limite de deteção ≤ 1×10^-14 g/ml; ruído ≤ 0,03 mV; alcance linear ≥ 10^4; fonte Ni63.

Características técnicas / resumo

• Modelo: UHV-645.
• Gases analisados: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2.
• Ecrã: LCD matricial 192×64.
• Controlo de temperatura: 6 zonas independentes; forno +5℃ a 400℃; 16 passos; precisão ±0,1℃; taxa 0,1–40℃/min.
• Controlo pneumático: válvula mecânica ou controlo electrónico de pressão/fluxo (opcional).
• Comunicações: Ethernet (IEEE802.3), MODBUS/TCP.
• Peso/volume do host: 59 kg; 70×60×65 cm. Dimensões dos módulos conforme configuração.
