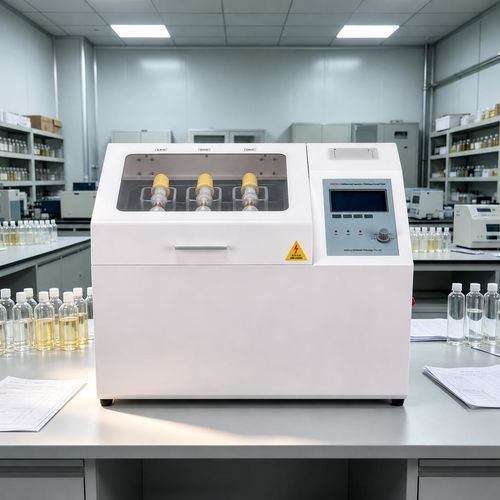

Testador Hipot de alta tensão UHV-680S

multipontode óleos isolantesCA

O UHV-680S é um testador portátil, controlado por microcomputador, de três copos, projetado para medir a rigidez dielétrica (tensão de ruptura, BDV) de óleo de transformador e outros óleos isolantes, em laboratório e em campo.

Principais características

• Controle por microcomputador de grande capacidade (single-chip) para operação estável e reproduzível.
• Circuito watchdog de ampla faixa para evitar falhas do sistema e aumentar a segurança.
• Múltiplos modos de operação: métodos padrão nacionais (GB1986, GB2002) e procedimentos personalizáveis.
• Copo de óleo em vidro especial fundido em peça única para evitar vazamentos e reduzir interferências.
• Amostragem na extremidade de alta tensão que alimenta diretamente o conversor A/D, reduzindo erros de circuito analógico e melhorando a precisão.
• Funções de proteção: proteção contra sobrecorrente, sobretensão e curto-circuito; elevada imunidade a interferências e boa compatibilidade eletromagnética.
• Estrutura portátil que facilita o transporte para uso em laboratório e em campo.

Denominações alternativas

• Testador de resistência dielétrica de óleo
• Testador de óleo isolante
• Testador dielétrico de óleo
• Testador BDV de óleo

Características / especificações técnicas

• Tensão de entrada: CA 220 V ±10%, 50 ±5 Hz
• Capacidade do booster: 1,5 kVA
• Tensão de saída: 0–80 kV
• Velocidade de aumento de tensão: 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s (selecionável)
• Precisão de medição: ±2%
• Tempo de espera: 0–15 min (opcional)
• Tempo de intervalo: 0–10 min (opcional)
• Tempo de agitação: 0–90 s (opcional)
• Tempos de pressão: 1–6 vezes (opcional)
• Resolução: 0,1 kV
• Taxa de distorção de potência: < 1%
• Apresentação: LCD de grande formato com visualização de caracteres em inglês
• Distância entre eletrodos: padrão 2,5 mm
• Temperatura de operação: 0–40 °C
• Humidade: ≤85 %UR
• Consumo de energia: < 200 W
• Dimensões: 730 mm × 410 mm × 390 mm
• Peso: 38 kg
