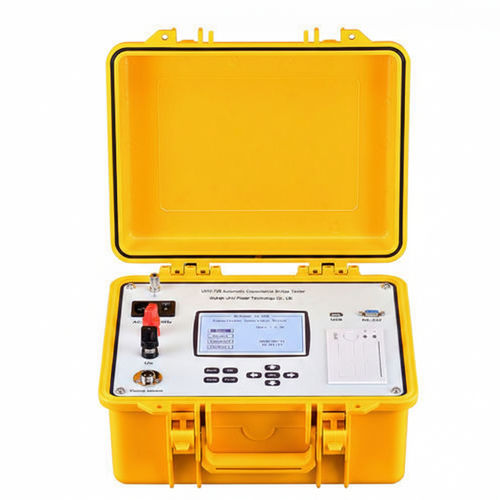

Testador de impedância UHV-725

de capacidadepotênciafrequência

O testador automático de capacitância e indutância UHV-725 mede a capacitância por fase, a capacitância total e a indutância de capacitores de compensação. Foi concebido para simplificar a fiação e a operação, reduzindo a carga de manutenção e melhorando a eficiência e a segurança dos testes em campo.

Principais funcionalidades

• Mede a capacitância individual de um conjunto de capacitores em paralelo sem desligar a fiação; exibe a capacitância medida juntamente com tensão, corrente, perdas, frequência e impedância.
• Exibe a indutância medida juntamente com tensão, corrente, perdas, capacitância, frequência e impedância.
• Exibe o valor de corrente medido e parâmetros relacionados, como a frequência, durante o ensaio.
• Suporta medição de conjuntos de capacitores e configurações △ (delta) e Y (estrela).
• Visor LCD grande 320 × 240 com menus para operação facilitada.
• Memória não volátil de alta capacidade: cada opção de teste pode armazenar até 256 conjuntos de dados.
• Interface USB integrada para exportar dados armazenados e facilitar a geração de relatórios.
• Relógio em tempo real de alta precisão integrado para carimbo temporal das medições.
• Microimpressora térmica de alta velocidade integrada para impressão de medições e dados históricos.
• Proteção contra sobrecorrente na fonte de alimentação de teste: curto-circuito na saída não danifica o instrumento.

Faixas de medição e precisão

• Faixa de medição:
  • Capacitância: 2 µF ~ 2000 µF
  • Indutância: 5 mH ~ 5000 mH
  • Corrente: 20 mA ~ 2000 mA
• Precisão de medição:
  • Capacitância: ±(1% leitura + 2 dígitos)
  • Indutância: ±(1% leitura + 5 dígitos)
  • Corrente: ±(1% leitura + 2 dígitos)

Especificações técnicas

• Dimensões: 345 mm × 295 mm × 175 mm
• Peso do instrumento: 7 kg
• Temperatura ambiente de operação: -10 ℃ ~ 50 ℃
• Humidade ambiente: ≤85% UR
• Alimentação: AC 220 V ±10%
• Frequência da rede: 50 ±1 Hz
