Testador de capacidade UHV-720

para bobinaspara equipamento elétricode capacitores

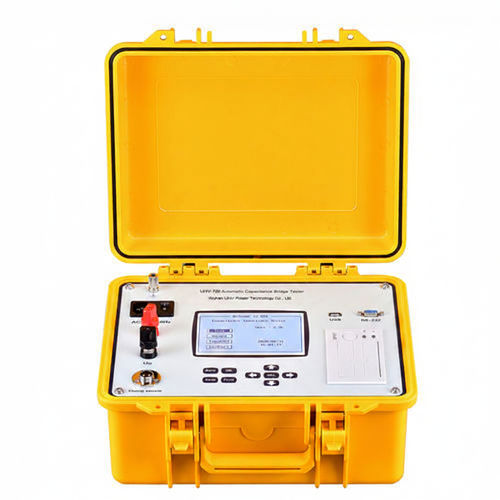

O UHV-720 é um testador de ponte de capacitância automático destinado a uso industrial e de laboratório. Mede capacitância, indutância, resistência, corrente e tensão em capacitores individuais e em grupos de capacitores (incluindo configurações Δ e Y) sem desconectar o circuito. O equipamento apresenta os valores medidos e parâmetros relacionados, e oferece impressão local, armazenamento de dados e exportação via USB para geração de relatórios.

Características

• Mede um capacitor individual dentro de um banco paralelo sem desconectar o cabeamento — adequado para testes em serviço.
• Exibe simultaneamente o valor medido e parâmetros relacionados: tensão, corrente, perda, capacidade reativa, frequência e impedância.
• Medida de indutância com exibição conjunta de tensão, corrente, perda, capacidade reativa, frequência e impedância.
• Exibição em tempo real da corrente e da frequência durante a medição de corrente.
• Suporta medição de bancos de capacitores e configurações Δ (delta) / Y (estrela).
• Visor LCD 320 × 240 de grande formato com interface por menus para operação clara em campo.
• Memória não volátil integrada: até 256 registros por opção de teste.
• Interface USB integrada para exportação de dados e geração de relatórios.
• Relógio em tempo real de alta precisão para carimbo de data/hora das medições.
• Microimpressora térmica integrada para impressões locais de medições e históricos.
• Proteção contra sobrecorrente na saída de teste para evitar danos em caso de curto-circuito.

Parâmetros técnicos

• Modelo: UHV-720
• Tensão de saída: ≈2 V, ≈20 V
• Corrente de saída: ≤ 10 A
• Faixa de medição (capacitância): 0,1 µF – 2200 µF
• Faixa de medição (indutância): 0,1 mH – 10 H
• Faixa de medição (resistência): 50 mΩ – 20 000 Ω
• Faixa de medição (corrente): 1 mA – 15 A
• Faixa de medição (tensão): 0 – 25 V
• Indicação de potência reativa / capacidade: 0 – 20 000 kVA
• Precisão (capacitância / indutância / corrente / tensão / capacidade): ±(1% + 5 dígitos)
• Resolução: tensão 0,1 mV; corrente 0,1 mA; capacitância 0,1 nF; indutância 0,1 mH
• Visor: LCD 320 × 240
• Memória: 256 conjuntos por opção de teste; exportação USB
• Impressão: microimpressora térmica integrada
• Proteção: proteção contra sobrecorrente na saída de teste

Aplicações típicas

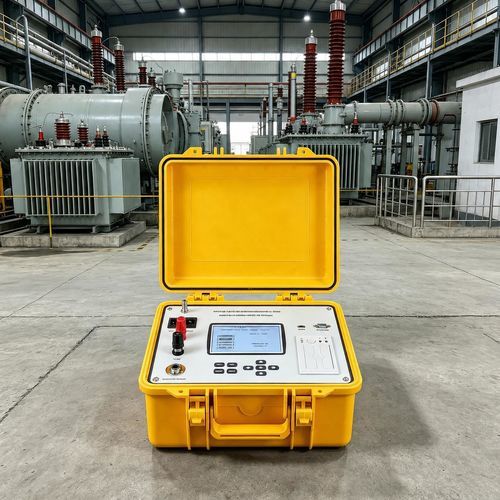

• Testes e diagnóstico in loco de bancos de capacitores em sistemas elétricos industriais.
• Manutenção e verificação de configurações Δ / Y de capacitores.
• Medições laboratoriais de capacitores, indutores e parâmetros elétricos associados.
• Controle de qualidade e testes de aceitação que exigem exportação de dados e registros impressos.
