Display de LED CROSS

de posiçãoprogramável

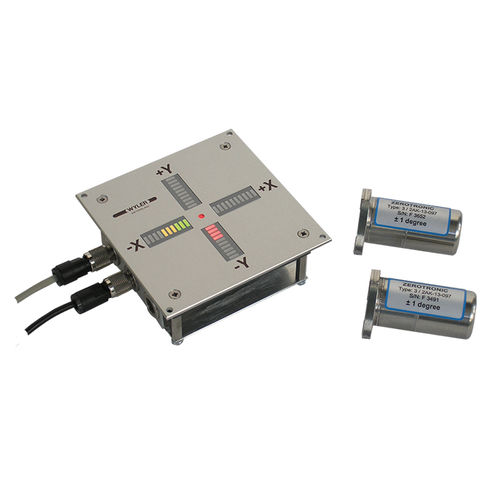

O LED-Cross é uma unidade de visualização LED 2-D para sensores WYLER ZEROTRONIC Juntamente com dois sensores ZEROTRONIC, o LED-Cross é perfeitamente adequado para indicar opticamente a posição de um objeto no espaço. Um sensor é montado no objeto na direção X e o outro na direção Y. Isto facilita substancialmente o ajuste horizontal preciso do objeto. As aplicações típicas são: Supervisão de uma grua para mercadorias que são sensíveis a inclinações Ajuda ótica para o alinhamento de objectos, ou para o nivelamento hidráulico de uma plataforma Monitorização de plataformas de trabalho: impedir a inclinação da plataforma graças a limiares de alarme programáveis O instrumento possui as seguintes características: Entradas para dois sensores ZEROTRONIC; normalmente são utilizados sensores com uma gama de medição de ±10° Resolução de 10 LEDs por direção (20 LEDs por eixo). A resolução logarítmica permite uma leitura muito precisa em torno do zero Podem ser definidos pontos de limiar As saídas de alarme são programáveis com funções lógicas e são fornecidas como saídas de coletor aberto O software para programar todos os limiares e saídas é fornecido com a unidade A funcionalidade da unidade e os cabos são monitorizados e podem ser atribuídos a uma das saídas de alarme. A unidade foi concebida para montagem em painel
