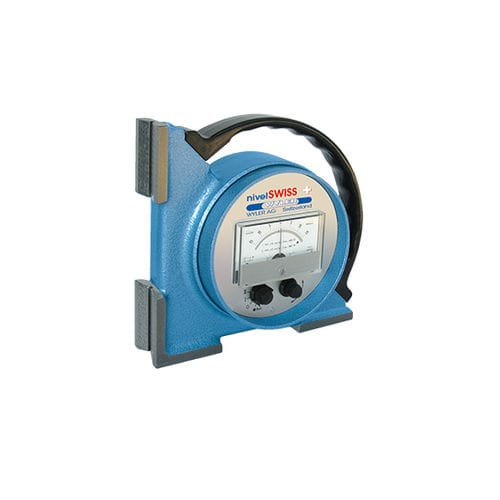

Sensor de inclinação de 1 eixo nivelSWISS

analógicode alta precisãoportátil

Ferramenta manual de precisão para o alinhamento de máquinas-ferramentas o nivelSWISS é um instrumento eletrónico preciso de medição da inclinação com um visor analógico num galvanómetro. Uma das suas principais características mecânicas é a sua excelente estabilidade no ponto zero. O nivelSWISS é, por isso, muito adequado para o ajuste de máquinas-ferramentas. Dependendo da aplicação, o nivelSWISS está disponível com uma base horizontal ou com uma base angular. As superfícies de medição são raspadas para garantir a alta precisão do instrumento. nivelSWISS MÁQUINAS-FERRAMENTAS / CONTROLO DE ERROS DE ROTAÇÃO Objeto: As máquinas-ferramentas devem ser controladas periodicamente para detetar desvios geométricos, uma vez que as alterações da geometria têm uma influência direta na qualidade das peças fabricadas nessa máquina. É muito importante que, durante a deslocação num eixo, a ferramenta siga uma trajetória rectilínea em relação à mesa. Em máquinas de construção leve, a mesa pode apresentar uma deformação devido ao seu próprio peso. Se toda a construção da máquina estiver a inclinar-se durante a deslocação da mesa, isto é um sinal de estabilidade insuficiente da fundação ou de flexibilidade do suporte (elementos de amortecimento). Tarefa de medição: A geometria de uma máquina-ferramenta deve ser verificada. A verificação deve mostrar os erros de rotação da mesa durante a deslocação. A medição deve ser efectuada de forma fiável e eficiente. CALIBRAÇÃO DE PLACAS DE SUPERFÍCIE (PLANEZA) Objeto: A qualidade das referências de granito, como placas de superfície, arestas rectas ou esquadros, deve ser verificada e certificada regularmente.
