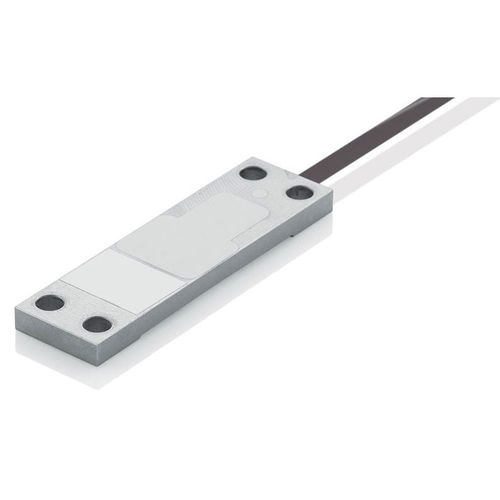

Sensor de deformação para aplicações dinâmicas X-103-S05

para aplicações estáticasmontagem com 4 parafusosplano

Sensor de deformação com extensômetro de ponte completa Design muito plano com apenas 6,5 mm de altura Sensor de deformação com saída mV/V (ponte de medição de strain gages) Para aplicações estáticas e dinâmicas Para medições de força, peso e deformação Medição de deformações muito pequenas em estruturas rígidas O sensor de tensão superficial X-103 monitoriza a tensão entre os seus dois parafusos de montagem e amplifica-a mecanicamente. Desta forma, a deformação é concentrada na área de medição e, portanto, pode ser medida através de uma ponte resistiva de medição de deformação. Estes sensores de deformação são utilizados quando é utilizado o sinal mV/V de uma ponte de medição de strain gages ou quando mais de um sensor de deformação deve ser conectado em paralelo. Este é o caso das medições de peso e da medição de força em várias barras de pressão de uma prensa. O sensor de deformação gera um sinal proporcional de ponte de medição de deformação (mV/V) dependendo da tensão da estrutura. Um steelhousing extremamente sólido, combinado com a proteção IP65, garante uma operação sem problemas, mesmo sob condições ambientais adversas e adversas. Aplicações Este sensor de deformação é adequado para aplicações estáticas e dinâmicas: Medição de força em máquinas (por exemplo, prensas, pinças de soldadura, máquinas de montagem) Medição de força em prensas e máquinas de moldagem por injeção Determinação do peso através da medição da deformação na estrutura de suporte do peso. Esta é uma forma econômica de adaptar a construção existente, por exemplo, um silo, com uma medição de peso. Monitoramento de deformações mecânicas em componentes Monitoramento de cargas em construções e edifícios para evitar sobrecargas críticas
