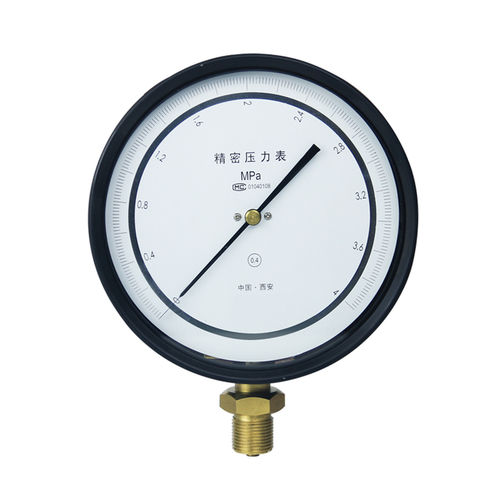

Manômetro analógico YB

para montagem em painelcom tubo de Bourdonde processo

Visão geral
A série YB de manômetros de precisão YUNYI é um instrumento de referência mecânico para calibração e medição de pressão em linha com alta precisão. Fabricada conforme GB-1227 e a regulamentação de verificação JJG-49, a gama utiliza tubo de Bourdon, indicação analógica legível e vários diâmetros de mostrador para laboratórios, oficinas e aplicações industriais de processo.

Classes de precisão

• 0,4% FS
• 0,25% FS
• 0,16% FS
• 0,1% FS

Séries e opções
A série YB está disponível com diâmetros de mostrador de 150 mm e 160 mm e múltiplas opções de configuração para montagem em painel, bancada ou uso em campo.

Série YB-150 (mostrador 150 mm)

• YB-150 – Modelo padrão
• YB-150A – Com ajuste de zero
• YB-150B – Com escala espelho anti-reflexo
• YB-150C – Com ajuste de zero e escala espelho

Série YB-160 (mostrador 160 mm)

• YB-160 – Modelo padrão
• YB-160A – Com ajuste de zero
• YB-160B – Com escala espelho anti-reflexo
• YB-160C – Com ajuste de zero e escala espelho

Modelos especiais

• YBT-254 – Manômetro de precisão para bancada, mostrador 250 mm
• BXY-250 – Esfigmomanômetro de precisão 0–40 kPa, mostrador 250 mm
• YB-150D – Classe 0,16% com mostrador 150 mm

Principais características

• Alta precisão nas classes disponíveis (0,4% a 0,1% FS)
• Cobertura de medição desde vácuo (-0,1 MPa) até 250 MPa
• Tubo de Bourdon para indicação mecânica estável e repetível
• Materiais do tubo-mola: bronze estanho-fósforo (faixas baixas) e aço cromo-vanádio (faixas altas)
• Operação mecânica — sem necessidade de alimentação externa
• Opções de ajuste de zero e escala espelho anti-reflexo para calibração em campo e melhor leitura
• Disponível em configurações de painel, bancada e campo

Faixas de medição

• Vácuo: -0,1 ~ 0 MPa
• Pressão positiva (bronze estanho-fósforo): 0 ~ 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 MPa
• Pressão positiva (aço cromo-vanádio): 0 ~ 6 (tipo B); 10; 16; 25; 40; 60 MPa
• Faixas compostas: -0,1 ~ 0 ~ 250 MPa

Aplicações típicas

• Calibração de manômetros industriais em oficinas e laboratórios
• Medida em linha de processos que exigem alta precisão
• Verificação metrológica e transferência de valores de pressão
• Indústrias petrolífera, química e petroquímica
• Pesquisa científica e testes experimentais
• Controle de qualidade e departamentos de inspeção

Por que escolher a série YB

• Conformidade com normas nacionais (GB-1227) e regulamentação JJG-49
• Ampla seleção de classes de precisão e tamanhos de mostrador para requisitos de calibração
• Projeto mecânico comprovado para estabilidade a longo prazo e baixa manutenção
• Opções para calibração em campo (ajuste de zero) e melhor legibilidade (escala espelho)

Especificações técnicas

• Elemento sensor: tubo de Bourdon (tubo-mola)
• Classes de precisão: 0,4%; 0,25%; 0,16%; 0,1% FS
• Diâmetros do mostrador: 150 mm, 160 mm (especial: 250 mm para modelo de bancada)
• Faixas de medição: vácuo até 250 MPa (ver lista de faixas)
• Materiais do tubo-mola: bronze estanho-fósforo (faixas baixas), aço cromo-vanádio (faixas altas)
• Opções: ajuste de zero, escala espelho anti-reflexo
• Alimentação: mecânica (sem alimentação externa)
• Normas: fabricado conforme GB-1227 e verificado segundo JJG-49
• Montagem típica: variantes painel/bancada/campo (YB-150, YB-160, YBT-254, BXY-250, etc.)
