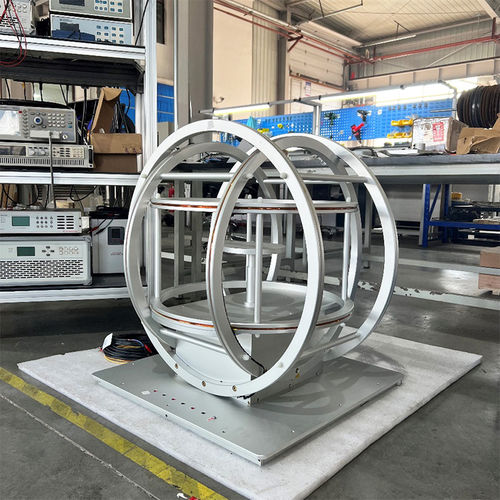

Bobina de 3 eixos DXHC series

magnéticaCA/CCcircular

Características
A bobina de Helmholtz de 3 eixos (série DXHC) gera campos magnéticos ortogonais X, Y e Z com componentes DC e AC controláveis. É adequada para cancelamento e compensação do campo terrestre, simulação de ambiente geomagnético, avaliação do efeito de blindagem magnética, experimentos de simulação EMI, calibração de sondas Hall e magnetômetros, pesquisa sobre campos magnéticos biológicos e estudo das propriedades magnéticas de materiais.

Parâmetros técnicos

• Família de modelos: série DXHC (várias variantes de raio e intensidade de campo).
• Exemplos de raios: modelos de ~70 mm a 300 mm (DXHC7–DXHC30).
• Campo central: aprox. 2 Gs a 1000 Gs dependendo do modelo.
• Faixa de uniformidade: de 5% até 0,01% dependendo do modelo.
• Diâmetro de esfera homogênea: exemplos de Φ10 mm a Φ200 mm dependendo do modelo.
• Potência por eixo: faixas de ~5 W a 5000 W dependendo do modelo.
• Pesos: pesos unidimensionais e tridimensionais variam conforme o modelo (ver dados do modelo).

Casos típicos
3DXHC10-100

• Eixos de campo magnético X, Y e Z ortogonais entre si.
• Campo máximo por eixo: 100 Gs.
• Diâmetro médio mínimo: 200 mm.
• Área uniforme: Φ25 mm.
• Uniformidade: 0,1%.
• Alimentação: 300–800 W.

3DXHC15-30

• Eixos X, Y e Z ortogonais.
• Campo máximo por eixo: 30 Gs.
• Diâmetro médio mínimo: 300 mm.
• Área uniforme: Φ40 mm.
• Uniformidade: 0,1%.
• Alimentação: 120 W por eixo.

3DXHC20-10

• Eixos X, Y e Z ortogonais.
• Campo máximo por eixo: 10 Gs.
• Diâmetro médio mínimo: 400 mm.
• Área uniforme: Φ100 mm.
• Uniformidade: 1%.
• Alimentação: 300–800 W.

3DXHC21-25

• Campo central por eixo: 25 Gs.
• Diâmetro mínimo: 420 mm; diâmetro máximo: 650 mm.
• Área uniforme: Φ60×60 mm.
• Uniformidade: 1×10⁻3.
• Potência máxima: 300 W.

Notas adicionais e esquema
A documentação do produto inclui um esquema do sistema de controlo do campo magnético e exemplos de bobinas de cilindro de blindagem 3D usadas para obter campos fracos no interior de tubos de blindagem. A bobina de blindagem tridimensional é composta por um conjunto de quatro bobinas axiais e dois conjuntos de bobinas sela (radiais) e pode ser complementada com bobinas de combinação de gradiente de primeira e segunda ordem para melhorar o modelamento do campo.

Características técnicas

• Eixos: geração de campo magnético 3 eixos (X, Y, Z) ortogonais.
• Aplicações: cancelamento/compensação do campo terrestre, simulação geomagnética, testes de blindagem magnética, simulação EMI, calibração de sondas Hall e magnetômetros, pesquisa de campos biológicos, estudo de propriedades magnéticas de materiais.
• Campos centrais disponíveis: ~2 Gs a 1000 Gs dependendo do modelo.
• Uniformidade: tipicamente de 5% a 0,01% dependendo do modelo e do tamanho.
• Diâmetros de esfera homogénea: exemplos de Φ10 mm a Φ200 mm.
• Potência por eixo e pesos: variáveis por modelo; consultar dados do modelo para valores exatos.
