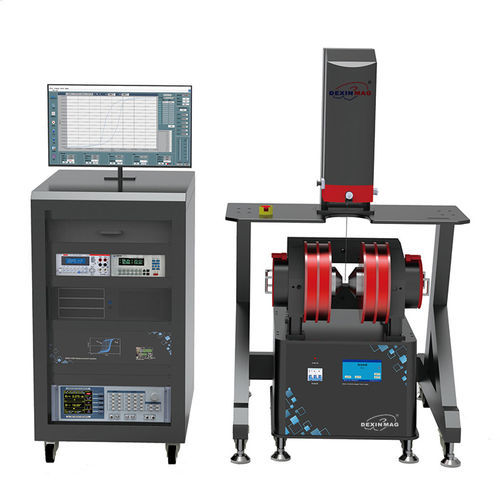

Magnetômetro de amostra vibrante (VSM) DXV-8000 VSM

laço de histerese

Visão geral

O DXV-8000 VSM (magnetômetro de amostra vibrante) é um instrumento de laboratório projetado para medir propriedades magnéticas de uma ampla gama de formas de amostra (filmes finos, líquidos, pós, amostras maciças). É otimizado para filmes multicamadas e materiais com baixo momento magnético e suporta módulos configuráveis de campo magnético e temperatura.

Amostras mensuráveis e resultados de medição

• Amostras mensuráveis: materiais magnéticos naturais, ligas particuladas, semicondutores magnéticos, filmes magnéticos, materiais com efeito termomagnético, etc.
• Resultados de medição: curvas de magnetização, curvas de histerese (M-H), momento magnético vs tempo/temperatura/ângulo, temperatura de Curie, temperatura de transição supercondutora (com opção de baixa temperatura), medições FORC (first-order reversal curve).

Principais características funcionais

• Teste de laço de histerese (M-H): obtenção da força coercitiva, magnetização remanescente e momento magnético de saturação.
• Medição do momento magnético dependente da temperatura (M-T) incluindo transição supercondutora (opção baixa temperatura) e temperatura de Curie (opção alta temperatura).
• Suporte para medições FORC.
• Rotação da amostra: rotação motorizada contínua de 360° para medições dependentes do ângulo.
• Sensor de deslocamento a laser de alta precisão: resolução mínima 1 µm, capaz de detectar mudanças de amplitude de 1 µm.
• Alta estabilidade de amplitude e centralização automática de amostras com alta precisão e boa repetibilidade.
• Aquisição rápida de dados: momento magnético, campo magnético e temperatura podem ser coletados continuamente em intervalos de 10 ms.
• Suporte para testes de momento magnético vetorial (opcional) para medir componentes vetoriais e materiais anisotrópicos.
• Opções modulares: várias opções de campo magnético e temperatura variável (eletroímãs, criostatos, fornos de alta temperatura, termostatos integrados, bobina vetorial) para ampliar a faixa de medição.
• Software: implementação em LabVIEW que facilita o uso e permite scripts personalizados.

Opções de sistema e acessórios adicionais

• Opção de bobina vetorial: medição vetorial X e Y simultânea para materiais magnéticos anisotrópicos; compatível com medições em baixa e alta temperatura.
• Barras de amostra padrão: suporte para várias barras especialmente projetadas para filmes finos, líquidos, pós e amostras maciças.
• Outros acessórios (exemplos): controlador de temperatura (termostato), bomba mecânica (pré‑vácuo), bomba molecular (alto vácuo), tanque de nitrogênio líquido com tubo de alimentação, tubo de alimentação para resfriamento, resfriador de água (para resfriamento do ímã e do equipamento), barra de amostra para alta temperatura, recipientes descartáveis para montagem de amostras.

Especificações técnicas

• Momento magnético — Faixa de medição: 34×10^-9 emu ~ 10^3 emu
• Momento magnético — Estabilidade: ±0,05% / dia
• Momento magnético — Repetibilidade: ±0,5%
• Momento magnético — Precisão: ±1%
• Momento magnético — Sensibilidade: 1×10^-7 emu
• Momento magnético — Ruído (10 s/pt RMS): 30 nemu
• Momento magnético — Ruído (10 s/pt P-P): 80 nemu
• Massa da amostra: 0 g – 10 g
• Amplitude de vibração: 5 mm – 10 mm
• Frequência de vibração: 55 – 85 Hz
• Piso de ruído medido (típico): no nível 10^-8 emu (ex.: 3×10^-8 emu a 10 s/ponto; 23,9 nemu RMS medidos em intervalo de coleta de 10 s)
• Opções de eletroímã: eletroímãs push-pull Dexinmag com 6 folgas de pólo fixas (7,5 mm, 12 mm, 20 mm, 25 mm, 28 mm, 50 mm) — modelos DXWDS-130 e DXWDS-225.
• Desempenho do ímã (temperatura ambiente): DXWDS-130 → 2.8 T; DXWDS-225 → 3.2 T
• Desempenho do ímã (opção baixa temperatura): DXWDS-130 → 2.1 T; DXWDS-225 → 2.4 T
• Desempenho do ímã (opção alta temperatura): DXWDS-130 → 1.7 T; DXWDS-225 → 2.4 T
• Desempenho do ímã (medições alta & baixa temperatura): DXWDS-130 → 2.1 T; DXWDS-225 → 2.6 T
• Precisão do ímã: 1%
• Resolução do ímã: 1 mOe
• Estabilidade do ímã: 100 mOe
• Taxa de variação do campo magnético: até 10.000 Oe/s
• Criostato VSM (opções): temp. mínima hélio líquido 4,2 K; temp. mínima nitrogênio líquido 77,6 K; precisão controle temperatura 0,1 K; resolução 0,001 K; ruído ~60 nemu; espaço de amostra 7 mm
• Forno VSM de alta temperatura: faixa temperatura ambiente – 1273 K; precisão controle temperatura 0,5 K; resolução 0,001 K; ruído ~100 nemu; espaço de amostra 7 mm
• Termostato integrado alta/baixa temperatura VSM: faixa 100 K – 950 K; precisão controle temperatura 0,5 K; resolução 0,001 K; ruído 60–100 nemu; espaço de amostra 7 mm
• Aquisição de dados: intervalos de coleta contínuos até 10 ms
• Rotação da amostra: 360° contínua por motor
• Resolução do sensor de deslocamento a laser: 1 µm (mínima)
