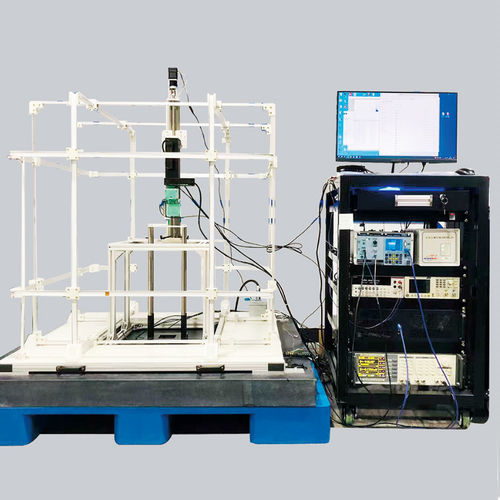

Sistema de escaneamento 3D DXSS-WM

de mapeamentopara laboratóriode bancada

O sistema de varredura magnética fraca é um instrumento de alta sensibilidade para mapear e medir momentos magnéticos extremamente pequenos e campos magnéticos fracos. Foi desenvolvido no âmbito do Major Instrument Project do Programa Nacional de I&D liderado pelo Institute of Physics, Chinese Academy of Sciences.

Áreas de aplicação

• Ciência dos materiais: materiais compósitos magnéticos macios
• Exploração espacial profunda: decodificação magnética de resíduos lunares
• Exploração geológica: varredura magnética de basalto
• Outros usos: antifaçanha magnética para notas bancárias

Três avanços tecnológicos chave

• Otimização de materiais e dispositivos GMI de alta sensibilidade
• Medição precisa e eficiente do momento magnético e inversão magnética
• Medição diferencial no eixo Z e deteção em bloqueio de fase de microvibrações

Notas adicionais

• O produto de medição magnética 10p emu representa uma quebra de zero para um.
• Este instrumento de varredura magnética fraca e alta sensibilidade foi desenvolvido no âmbito do Major Instrument Project do Programa Nacional de I&D liderado pelo Institute of Physics, Chinese Academy of Sciences.

Características técnicas / especificações

• Descrição dos indicadores / objetivos do projeto (contexto do cabeçalho da tabela)
• Sensibilidade do momento magnético: ≤1×10⁻¹⁴ Am²
• Desvio do módulo do momento magnético: ≤2%
• Desvio da direção do momento magnético: ≤1
• Desvio da direção do campo magnético: ≤1,5 pT/√Hz
• Sensibilidade do momento de sinal: ≤50 μm
• Resolução espacial: ≤1 μm
• Precisão de posicionamento: ≥51 mm × 51 mm
• Faixa de varredura: ≥1 T ajustável
• Campo magnético de carga por pulso de pico: ≥1 T ajustável
• Campo magnético de descarga AC de pico: ≥3000 hours
• MTBF (tempo médio entre falhas): ≥8 níveis
• Nível de prontidão tecnológica: ≥3
• Número de áreas de aplicação: software de sistema com função de inversão do momento magnético
