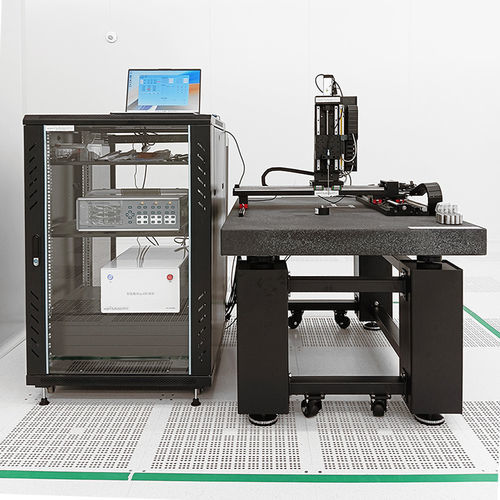

Testador de campo magnético DX-2012F

para motorpara aeronáuticapara pesquisa e desenvolvimento

O DX-2012F é um sistema de medição de campo magnético digital, multidimensional e totalmente automático de alta precisão, projetado para mapear distribuições tridimensionais de campos magnéticos AC e DC em objetos e volumes de geometria arbitrária. Ele captura, visualiza (1D/2D/3D), registra e exporta dados de medição para análise e impressão, suportando sequências automatizadas reproduzíveis para testes de produção e pesquisa.

Aplicações e âmbito

• Caracterização de distribuições magnéticas 3D (AC/DC) em espaço livre, cavidades e superfícies curvas.
• Medição de campos uniformes, anéis multipolares, distribuições de polos N/S, campos de motores e atuadores, ímãs supercondutores, campos de MRI e outros conjuntos magnéticos.
• Aplicável em P&D industrial, controlo de qualidade, aeroespacial, defesa e institutos de pesquisa.

Principais características

• Varredura e aquisição automatizadas controladas por PC com fluxos de trabalho sequenciados, registro em base de dados (Microsoft Access) e geração de gráficos para relatórios imprimíveis.
• Arquitetura mecânica modular: plataforma de translação 3D e mesa rotativa configuráveis; combináveis e personalizáveis conforme a geometria da peça; expansão opcional para 5 eixos.
• Gaussímetro digital de alta precisão com micro-sondas Hall disponíveis em configurações 1D, 2D e 3D para medições locais precisas e mapeamento do campo.
• Movimentos e rotinas de medição gerenciados por software para operação não assistida e monitorização a longo prazo.
• Software e instrumentos registados e verificados pelo instituto nacional de metrologia para rastreabilidade das medições.

Configuração do sistema (visão lógica)

• Aquisição: PC com software de controlo, gaussímetro de alta precisão (1D ou 3D) e sonda micro-Hall compatível.
• Posicionamento: unidades de deslocamento eletrónicas multi-eixos, controlador de estação e módulos de controlo eletrónicos acionados por comandos do PC.

Modelos de gaussímetro / opções digitais

• DX-360 — Alcance: 10 nT a 30 T — Precisão: ±0.15% ±0.005 (da leitura)
• DX-210 — Alcance: 10 nT a 30 T — Precisão: ±0.10% ±0.005 (da leitura)
• DX-180 — Alcance: 10 nT a 30 T — Precisão: ±0.05% ±0.005 (da leitura)
• DX-160 — Alcance: 100 nT a 3 T — Precisão: ±0.20% ±0.005 (da leitura)

Capacidades representativas de imagem / medição

• Gera gráficos 1D, 2D e 3D a partir dos dados medidos; armazena resultados numa base de dados para revisão, comparação e relatórios imprimíveis.

Especificações técnicas

• Volume de varredura típico (padrão): 200 mm × 200 mm × 200 mm (X, Y, Z). Volumes personalizados disponíveis mediante pedido.
• Resolução de translação (mecânica): 0,00039 mm; precisão posicional: 0,01 mm; repetibilidade < 0,005 mm.
• Resolução de rotação: < 0,0002°; precisão de rotação: 0,01°; repetibilidade < 0,005°.
• Velocidades de movimento programáveis: múltiplos níveis (2–64 classes de velocidade).
• Dimensões das sondas: micro-sondas Hall — 1D φ0.5 mm; 2D φ1.2 mm; 3D φ1.2 mm.
• Alcances da plataforma CNC multi-eixos (selecionáveis): X: 50 mm–4000 mm (resolução 0,00039 mm); Y: 50 mm–2000 mm (resolução 0,00039 mm); Z: 50 mm–2000 mm (resolução 0,00039 mm).
• Mesa rotativa: curso completo de 360° com resolução angular 0,0002° para os eixos T e θz.
• Formato de base de dados: Microsoft Access; saídas: registos de dados e gráficos imprimíveis.
